多尺寸介面(LVDS)相容方案

漸轉型的現代工業



現代工業的特徵是產品標準化、規格化、專業化以及自動化。往往在大量製作的過程中,當某一項產品的生產數量愈大時,單位成品的生產成本即愈低;生產者的利潤則愈高,故許多人對產品的製造都盡量要求其款式的一致性,以利大量生產。當自家系列產品在市場的反應正熱烈,產品也有了相當的優勢與品質,想要乘勝追擊發展系列產品時,是否苦於煩惱著產品需重新要再開版製作,不僅曠日耗時且還要增加成本預算,還有可能需要承擔製作後不一定符合市場需求。

延伸機種 效能相同



億力光電Common pinout系列機種,不僅僅提供客戶可以使用同樣的主板去點亮各種不同尺寸的LCM,不再因為需要面對不同尺寸、不同Pin out LCM而重新設計主板去對應,還大幅度縮短客戶端產品開發的時程,與減少模具費用。從5”到10.1”的LCM分別有RGB介面(40 Pin)LVDS 介面(30 Pin)兩種介面可供應用,皆以單電壓3.3V驅動(整合TFT panel各電壓Analog、Gate High 、Gate Low 、Common、Gamma…等)。產品區分內建LED Driver與沒有內建LED Driver兩種系列供客戶端選用。如下為 TTL RGB 相容介面的定義。

Common pinout (LVDS) Pin Assignment

Pin No.

without LED Driver

With LED Driver

Pin No.

without LED Driver

With LED Driver

1

VCC

16

GND

2

VCC

17

RIN0+

3

GND

18

RIN0-

4

GND

19

GND

5

RIN3+

20

GND

6

RIN3-

21

VLED+

NC

7

GND

22

VLED+

NC

8

RCLK+

23

VLED-

NC

9

RCLK-

24

VLED-

NC

10

GND

25

NC

BLED

11

RIN2+

26

NC

NC

12

RIN2-

27

NC

VLED

13

GND

28

NC

VLED

14

RIN1+

29

GND

15

RIN1-

30

GND

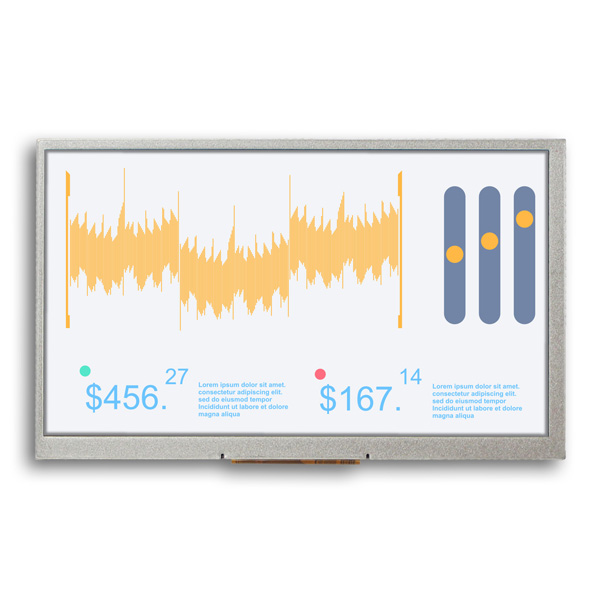

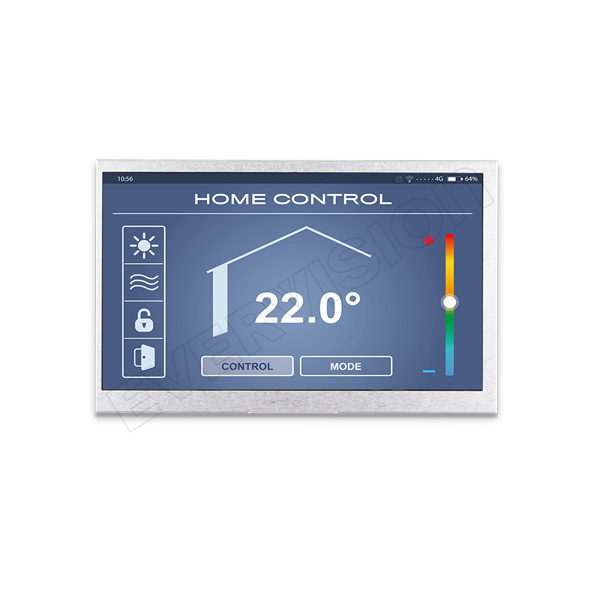

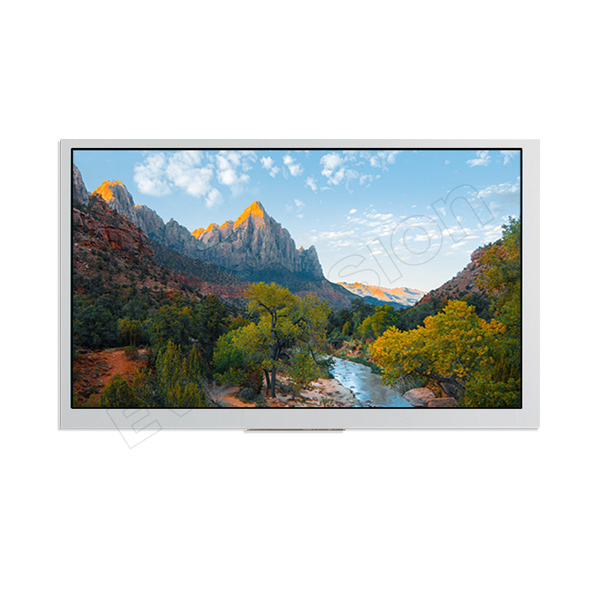

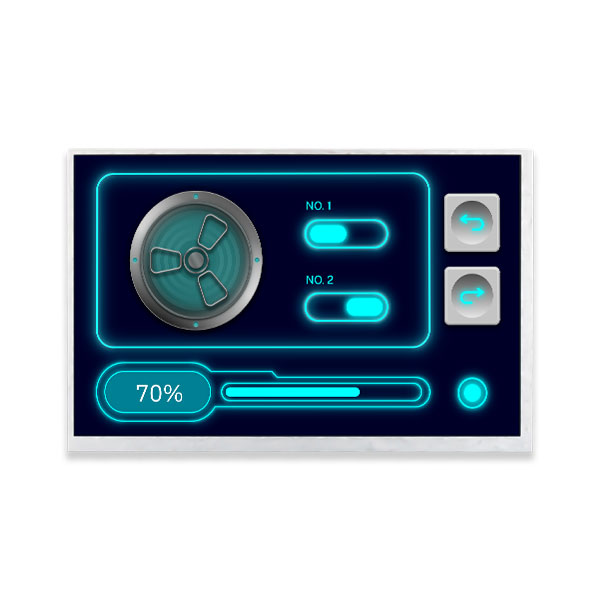

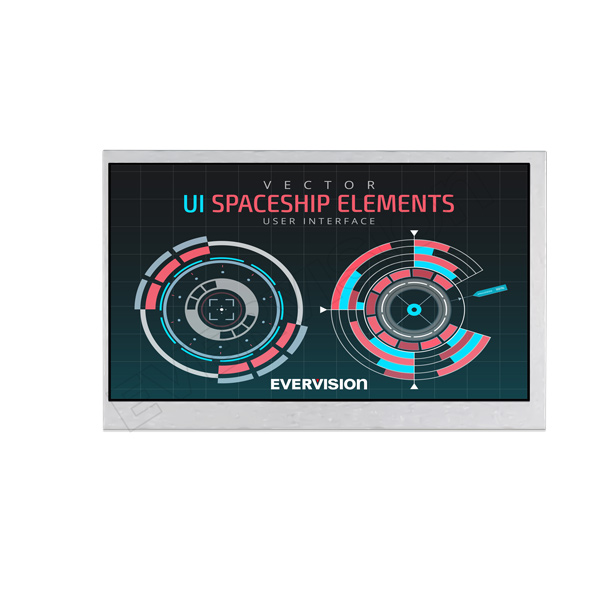

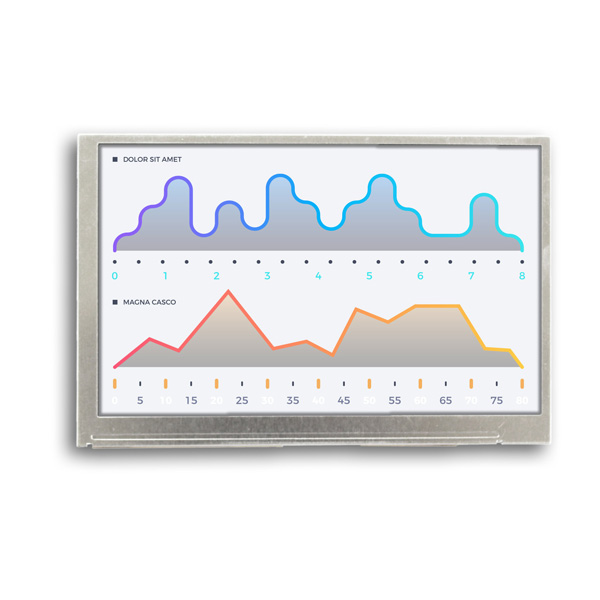

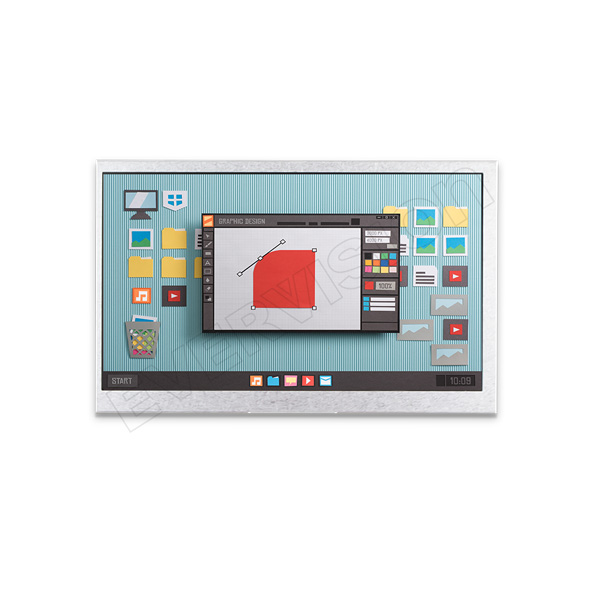

以下為億力光電Common pinout系列機種產品清單,若想要更進一步了解,請洽詢億力光電
