陽光下可視技術

強光下螢幕顯示不清的問題

 戶外強光或陽光直射環境下

一般普通的TFT顯示螢幕亮度比較低（通常約是200~450 cd/m²）在室內已足夠達到資訊上的顯示需求，而在戶外環境操作時，太陽的光線遠比室內光要強的多，你會發現在陽光下的螢幕如果保持和室內一樣的亮度，就會產生顯示不清楚的情況，這是因為當周圍環境光線過於明亮，或是在強烈陽光直射下，光的反射使影像對比降低、色差變小，因此不易看清螢幕畫面。

⋄ 室內：基本的室內使用TFT, LCD 其背光亮度約為200 - 300(cd/m²)

⋄ 戶外：在戶外環境下，顯示器的被光亮度大約500 - 1500(cd/m²)

什麼是陽光下可視(讀)技術?

為了增強顯示器螢幕在強光下的可讀性，一般市場上有幾個常見的技術：提供高亮度背光源、使用半透型的TFT液晶、進行光學貼合與表面處理

高亮度顯示模組｜High Brightness TFT LCD Module

增強螢幕可視性的最簡單方法是提高亮度，主要是利用增加TFT LCD顯示器的LED背光亮度，達到陽下可讀的效果，市場上常見的高亮度模組產品亮度約：800~1000 (cd/m2)，也有部分會將亮度1,000(cd/m2)以上的定義為超高亮度顯示器。透過提升亮度的方式在設計上是不錯的產品應用選擇，利用現有的背光加強亮度，在產品的外觀尺寸及模治具的修改上相對影響較小，能節省不必要的開發成本，因此，高亮度解決方案也是較常見的技術應用之一。

半透型液晶｜Transflective TFT LCD

亦可稱半穿透半反射液晶，此種顯示技術是一種同時利用背光模組的穿透光，以及環境光源的反射光，使液晶顯示器可在強烈環境光下仍具有可視性的效果，即使背光模組電源關閉時，仍可藉由環境光反射顯示資訊，達到節省面板耗電量，延長使用時間。

⋄ 全透 vs. 半透 vs. 反射(說明圖)

光學貼合｜Optical Bonding

為了減少LCD顯示器和觸控螢幕之間的空氣反射率，使用固態片狀膠材(OCA）、液態光學膠(LOCA), 或稱之為水膠 (OCR)來填充間隙，此過程稱為光學貼合，這有助於減少顯示面板和玻璃之間的反光，能讓螢幕看起來更加通透，同時增強螢幕的顯示效果。除了增強光學穿透及減低反射外，光學貼合還具有多種效果，例如增加衝擊承受能力及防止水氣形成等，為滿足更廣泛的應用需求，貼合觸控面板和 LCD 有許多不同的材料和製程，大致上光學貼合技術有以下幾個優勢：

• 提升耐用度：普通的貼合技術一般是使用框貼*，只要有空氣產生即會影響玻璃的耐用性，而光學全貼合技術可以阻絕空氣層。

*框貼(Air Bonding)，也就是口字膠貼合，是將觸控玻璃與LCD面板的四邊以膠帶作黏合，這種方式使得玻璃和面板和之間會產生空氣層。

• 防潮防塵：光學貼合技術使得玻璃和LCD面板間沒有空氣，所以灰塵和水氣不會穿透玻璃在其內側表面上凝結，達到防潮與防塵的效果。

• 提高對比度：透過降低在觸控玻璃和LCD面板之間的介質折射，有助於提高對比度並減少視差。

• 觸控精準度：光學全貼合沒有了空氣層，也排除了視差問題，就能達到更精準的觸控體驗。

表面處理 ｜Surface Treatment

除了調整LCD的內部結構外，還可以使用表面處理使設備更易於陽光照射。最常見的是抗反射（Anti-Reflective，AR）和防眩光(Anti-Glare，AG)表面處理。

• AG(Anti-Glare Coating)防眩光鍍膜：在玻璃上鍍一層防眩膜，利用表面均勻霧化的方式，使反射光達到散射的效果，降低被加工表面的反射光，減少光線對目視的干擾，相對的，霧化的效果也會使螢幕顏色變得不夠銳利。

• AR(Anti-Reflection Coating)抗反射鍍膜：抗反射膜是一種表面光學鍍層，透過減少光的反射率，增加玻璃的透過(光)率，改善玻璃或透明基板的透光度。

億力的陽光下可視技術

 符合工控顯示規格

⋄ 高亮度背光與熱設計

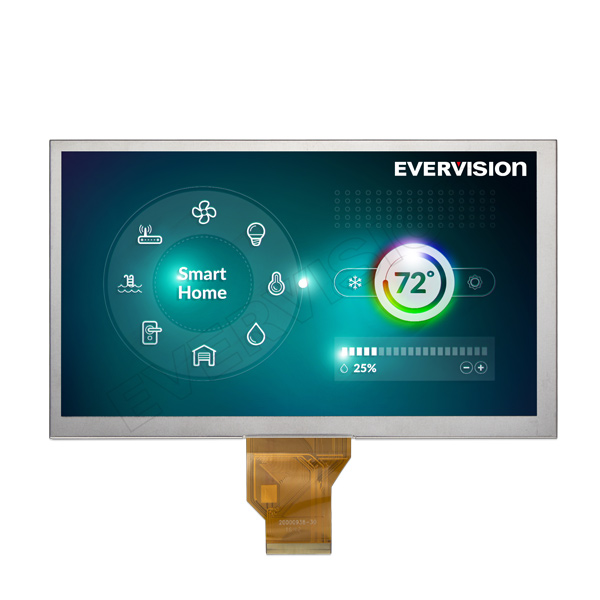

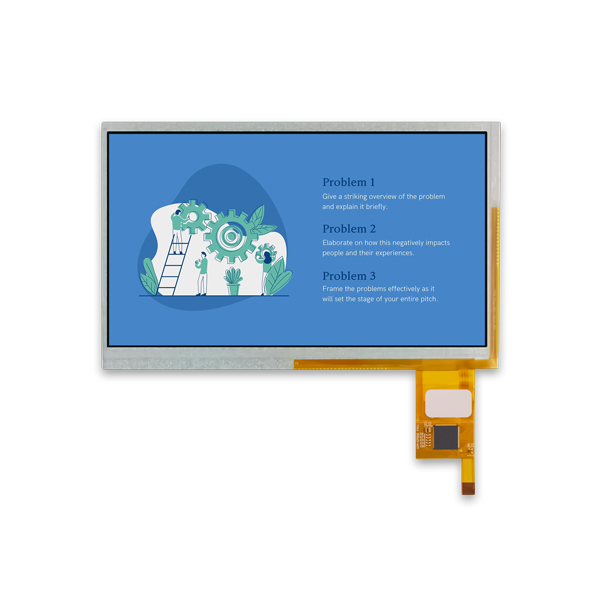

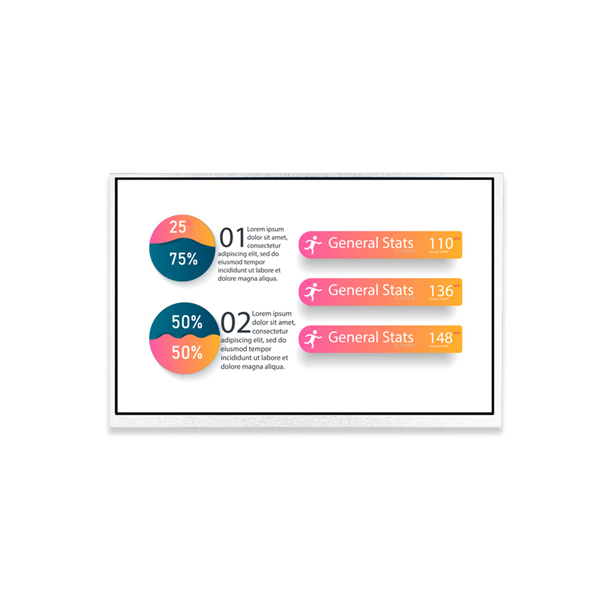

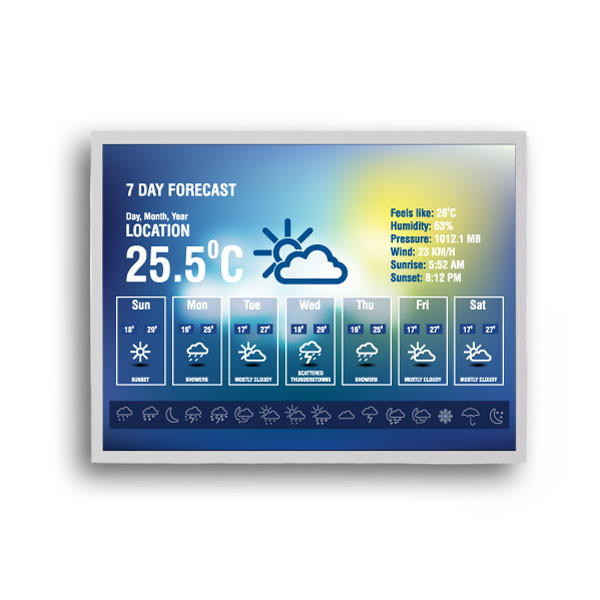

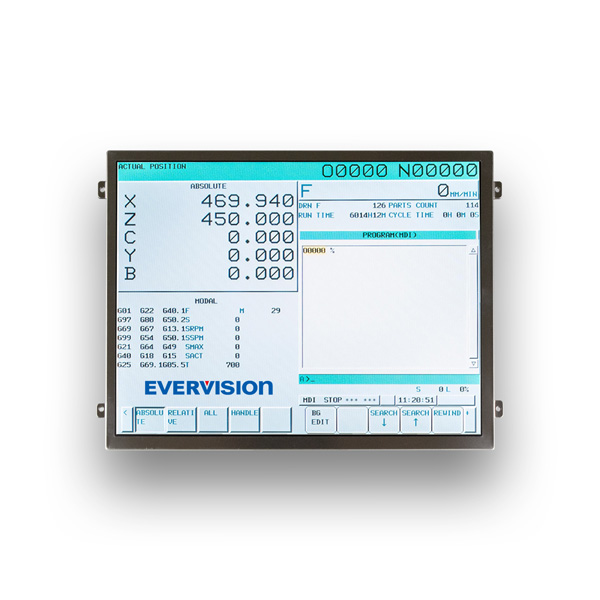

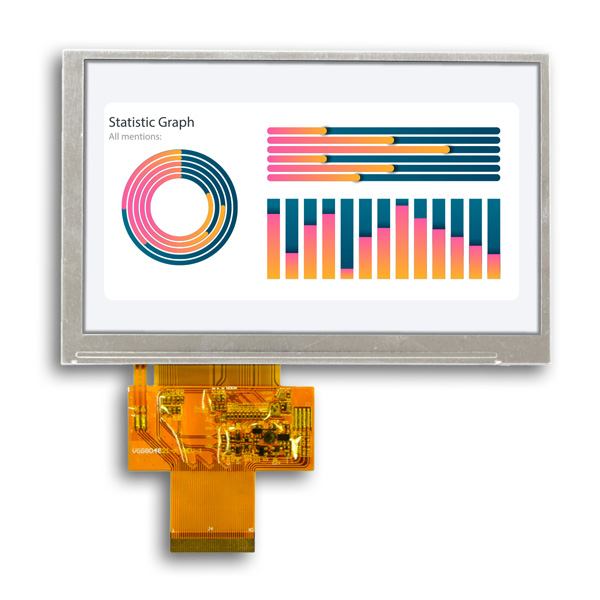

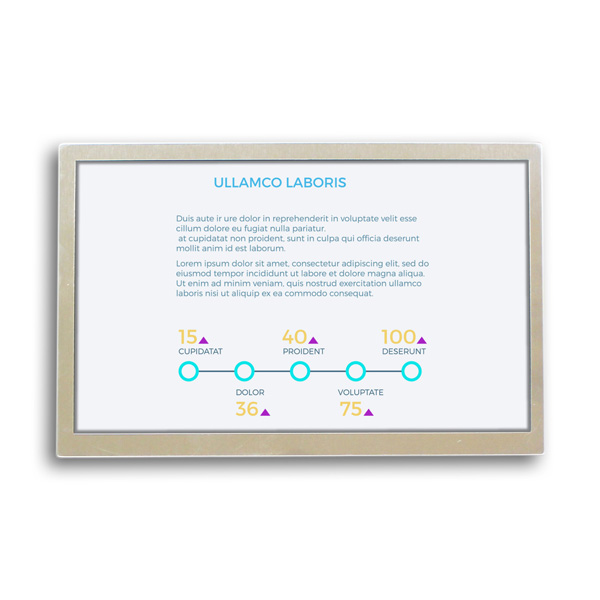

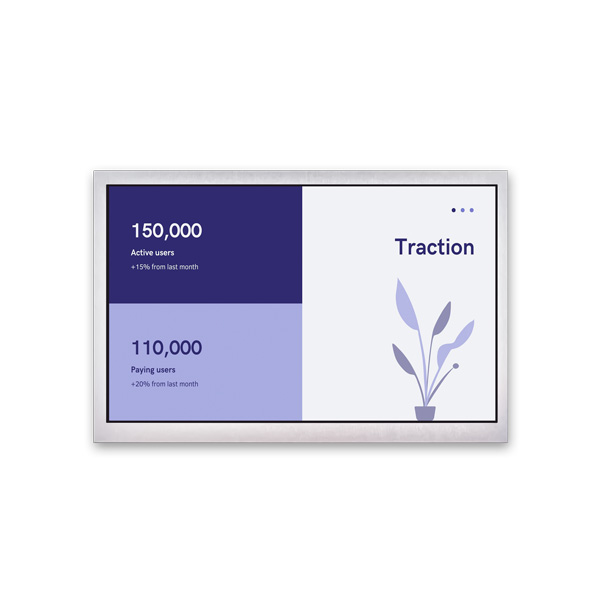

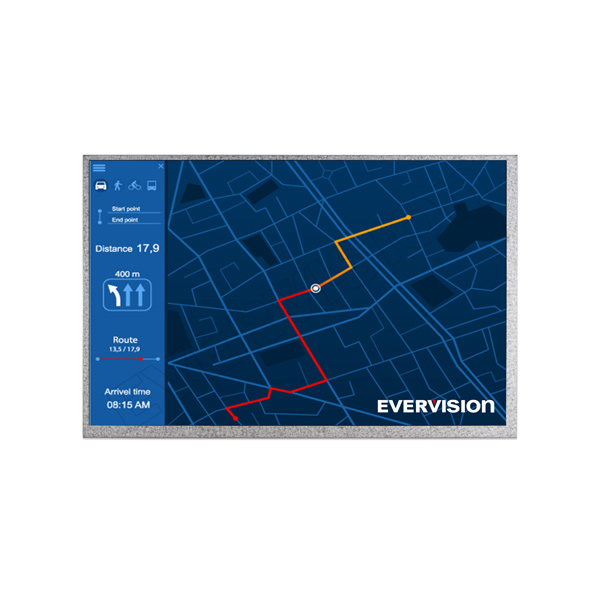

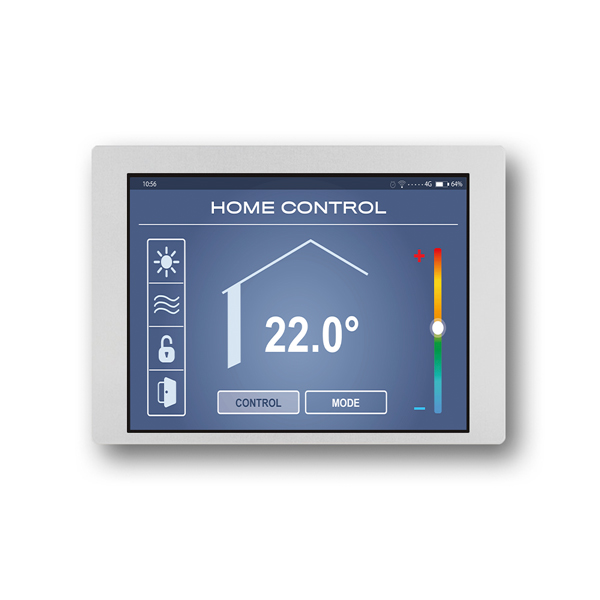

億力光電提供陽光下可視的高亮度工控顯示器，調整了背光亮度的設計，不僅能提高 TFT 顯示器的亮度，更進一步延長顯示器的壽命，可滿足一些戶外應用終端陽光下可讀需求， 目前可提供的尺寸有3.5吋、4.3吋、5.0吋、5.7吋、7.0吋、8.0吋、10.1吋、15.0吋等，每種尺寸皆可搭配RTP電阻式觸控面板或搭配CTP電容式觸控面板等選配規格，且能依照客戶需求調整亮度，最高亮度可達1,800(cd/m2)。

☛ 前往Sunlight Readable TFT 系列模組

☛ 前往了解有效對比度(ECR)

⋄ 工作溫度範圍：-20°C至70°C

搭配高亮度顯示器的工作溫度範圍為-20°C至70°C，符合工控的顯示規格，不必擔心極端的溫度環境下造成的影響。

⋄ 光學貼合與 (AG / AR)表面處理

我們提供光學貼合(Optical bonding)、AG和AR等表面處理技術，使顯示面板可以在不影響功耗的情況下提高顯示器的清晰度，延長顯示器的使用壽命，以下為億力模組產品使用AG/AR技術的顯示效果：

 彈性調光範圍

最佳顯示效果、減少顯示器耗能

⋄ 環境光源感測器 Ambient Light Sensor

高亮度顯示模組未必能提供最佳的顯示效果，因為高亮度的背光設計可能伴隨著耗能與過熱的問題產生，因此，億力提供TFT-LCD模組整合環境光源感測器的解決方案，讓模組產品能依據環境光源亮度變化，將螢幕調整成最舒適的亮度：在光源較弱的環境下，自動調低背光亮度；光源較強的環境下，自動調高背光亮度，減少顯示器的耗能。

☛ 前往Ambient Light Sensor 解決方案

TFT LCD模組顯示效果比較

⋄ 一般亮度 vs. 高亮度 vs. 模組+Ambient Light Sensor

戶外顯示應用相關技術

顯示器長時間暴露在戶外多變的環境，可能經過日曬、雨淋、或是高低溫等極端氣候下使用，因此玻璃的厚度、顯示器耐固性與觸控穩定度等，是挑選戶外顯示器產品不可或缺的因素。戶外應用相關技術：☛ 前往抗水觸控解決方案  ☛ 前往寬溫顯示技術
