EMI電磁干擾檢測

什麼是電磁干擾(EMI)?

電子產品已與我們的生活密不可分，因此，電磁輻射問題也開始越來越受到關注，或許您曾聽過「電磁干擾」或「EMI」這名詞，可是它卻摸不到、也看不到，同樣的，為了避免在彩色TFT液晶顯示器上發生這種「無形」的狀況，就需依賴精密的儀器設備來判斷。

電磁干擾EMI: Electromagnetic Interference

EMI指的是電器產品本身通電後，因電磁感應效應所產生的電磁波對周邊電子設備所造成的干擾影響。

EMI電磁干擾源的種類

電磁干擾源有很多種，一般來說分為人為干擾及自然干擾，當然還有其他不同的因素所致。

✦ 人為干擾源

有機電(自發光電子元件)或其他人工裝置產生的電磁能量干擾，像是專門用來發射電磁能量的裝置，如廣播、電視、通信、雷達和導航等無線電設備；另一部分是指在執行電子設備的同時，自己附帶產生電磁能量的發射，如交通車輛、照明器具、電動機械、家用電器以及工業、醫用射頻設備等等。

✦ 自然干擾源

自然界的電磁干擾主要是大氣層的天電噪聲(大氣噪聲/雜訊)，也就是雷擊產生的電磁輻射、地球外層空間(大氣層外)的宇宙噪聲。 既是地球電磁環境的基本要素組成外，同時也是對無線電通訊和空間技術造成影響的干擾源，像是對人造衛星的運行、火箭發射或彈道發射等。

✦ 其他干擾源

像是干擾信號的頻率範圍、電磁干擾的屬性、傳播途徑等等

電磁干擾(EMI)造成的影響(EMI)?

生活中充斥著各式各樣的電子產品，我們經常無法得知該產品是否通過EMI測試的標準，導致可能在操作時造成不必要的困擾，亦或是工程師在產品研發階段因為電磁干擾而影響開發進度，億力光電深知客戶的需求也擅長提供相對應的解決方案，我們針對TFT顯示器模組進行EMI的自我檢測，協助客戶能縮短開發時程和測試階段時的修改週期。

電磁干擾(EMI) 安規標準

大多數工程師會在產品研發的過程中，皆需要確認任何有關於EMI的信息，就實務經驗來說，要消除EMI通常比原始設計本身要花費更多時間。此外，各國和國際法規根據EMI所訂定的規範與規則皆有部分的差異，因此，在出售任何設備之前皆須進行相關的測試以及取得最後的認證。

降低電路的性能

電磁干擾可能會降低電路的性能，甚至使其無法正常工作，尤其是在數據(data)傳輸的情況下，影響的範圍可能使資訊錯誤率增加，甚至是數據資料的全部遺失，因此，常見的對策是針對電子產品進行EMI的測試，以減少電路產生雜訊。

進行電磁干擾(EMI)量測

為了能夠量測TFT LCD模組所產生的電磁雜訊大小，我們採用半電波暗室(semi-anechoic chamber)進行檢測，以下為億力進行EMI量測使用的設備與實際畫面。

檢測設備與裝置

✦ 3m Semi Anechoic Chamber (966)

✦ Required equipment: laptop, DC adaptor, HDMI cable, USB cable, and LCM

量測儀器清單

EMI檢測過程

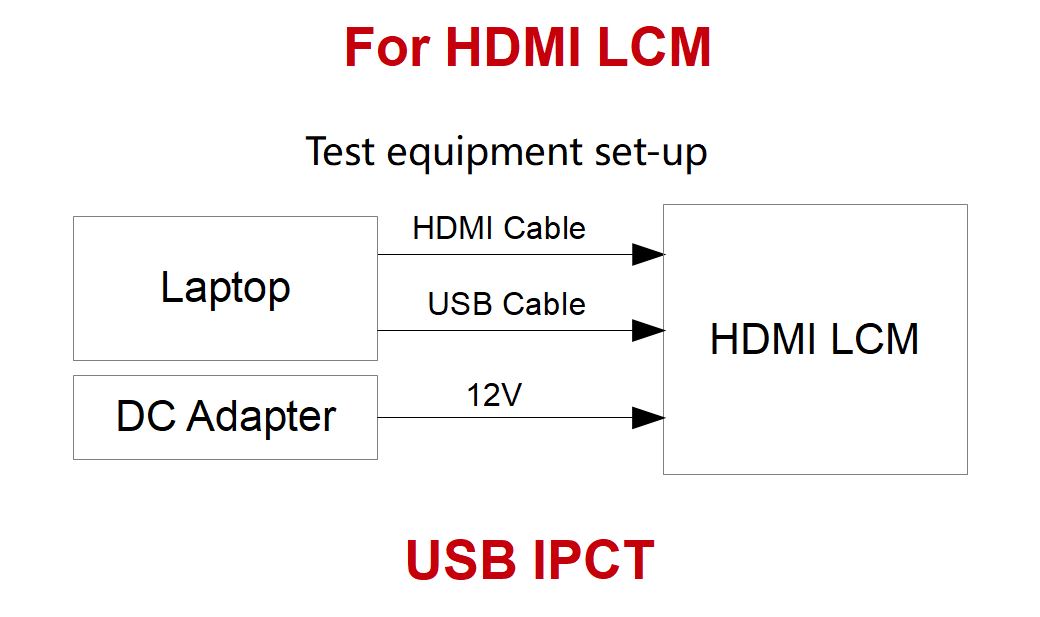

如下圖所示，為產品進行EMI測試前的方塊圖，利用筆記型電腦(Laptop)當做訊號的提供來源，以HDMI提供影像訊號給TFT LCD模組及透過USB介面驅動觸控面板，並提供一組12V的電壓給LCD模組穩定的直流電壓，最後進入實驗室測試。

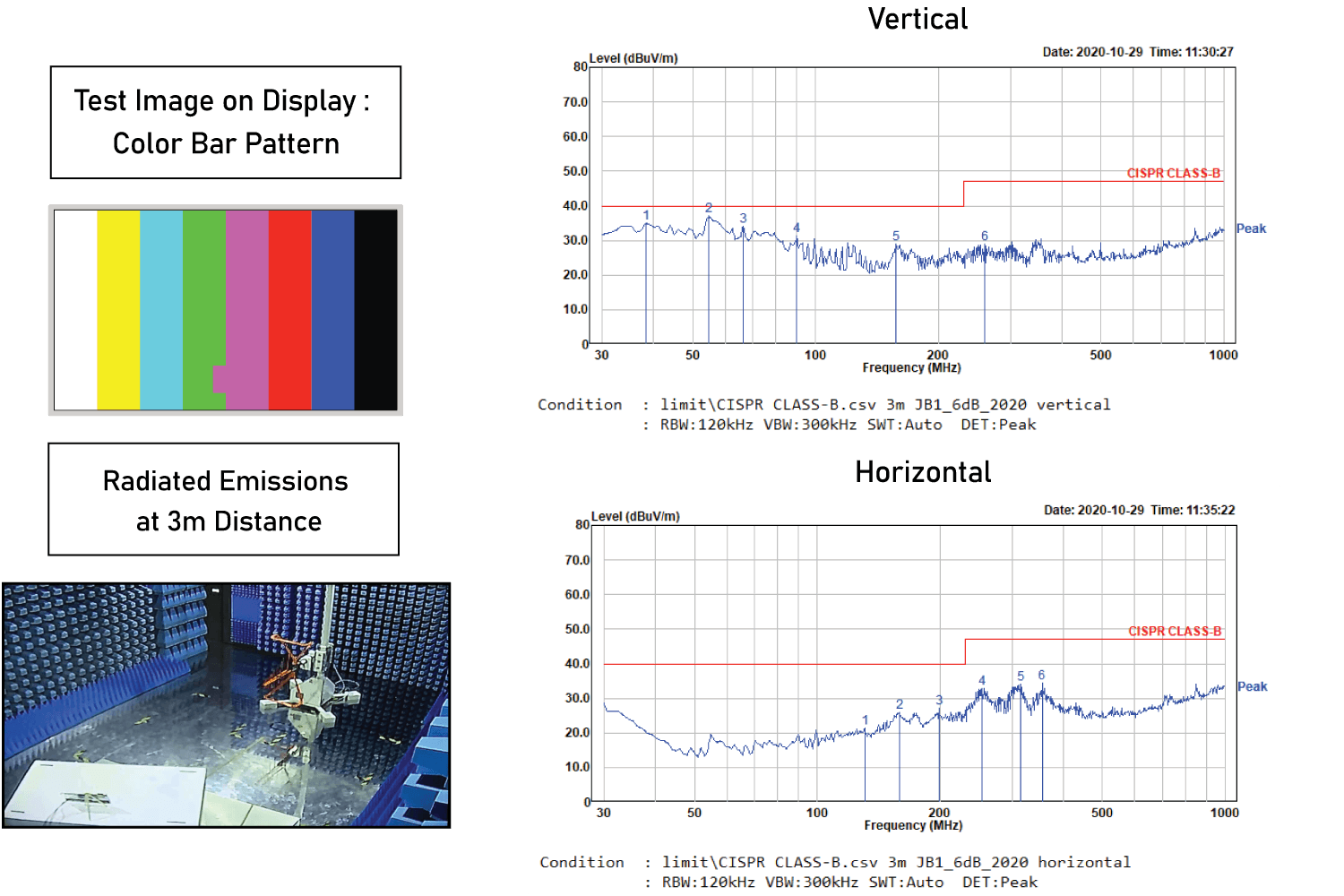

接下來透過半電波暗室(semi-anechoic chamber)進行測試(如下圖所示)，天線與被測物的測試距離為3m，測試影片採用CE認證泛用的Color Bar Pattern。

TFT LCD 模組EMI量測結果

以EVERVISION 15.6吋/型號VGG191005-B為範例

依CISPR CLASS-B的檢驗標準，天線呈水平及垂直時的訊號取樣結果，均符合EMI limit ( 30-230 MHz, limit 40 dBuV/m, 230-1000 MHz, limit 47 dBuV/m)的要求

提供符合EMI Limit規範的TFT LCD模組

市場上對於EMI的要求越來越嚴格，在取得產品最終的安規認證前往往都需要針對各個重要零組件進行偵錯(debug)，導致產品推出前需要花費可觀的時間及成本；億力了解客戶端的需求聽見客戶的聲音，我們提出符合EMI Limit規範的TFT LCD模組：

EMI limit : 30-230 MHz, limit 40 dBuV/m, 230-1000 MHz, limit 47 dBuV/m

目前已符合的產品明細如下表(產品推薦)所示，未來我們將按市場及客戶需求陸續更新推出。
