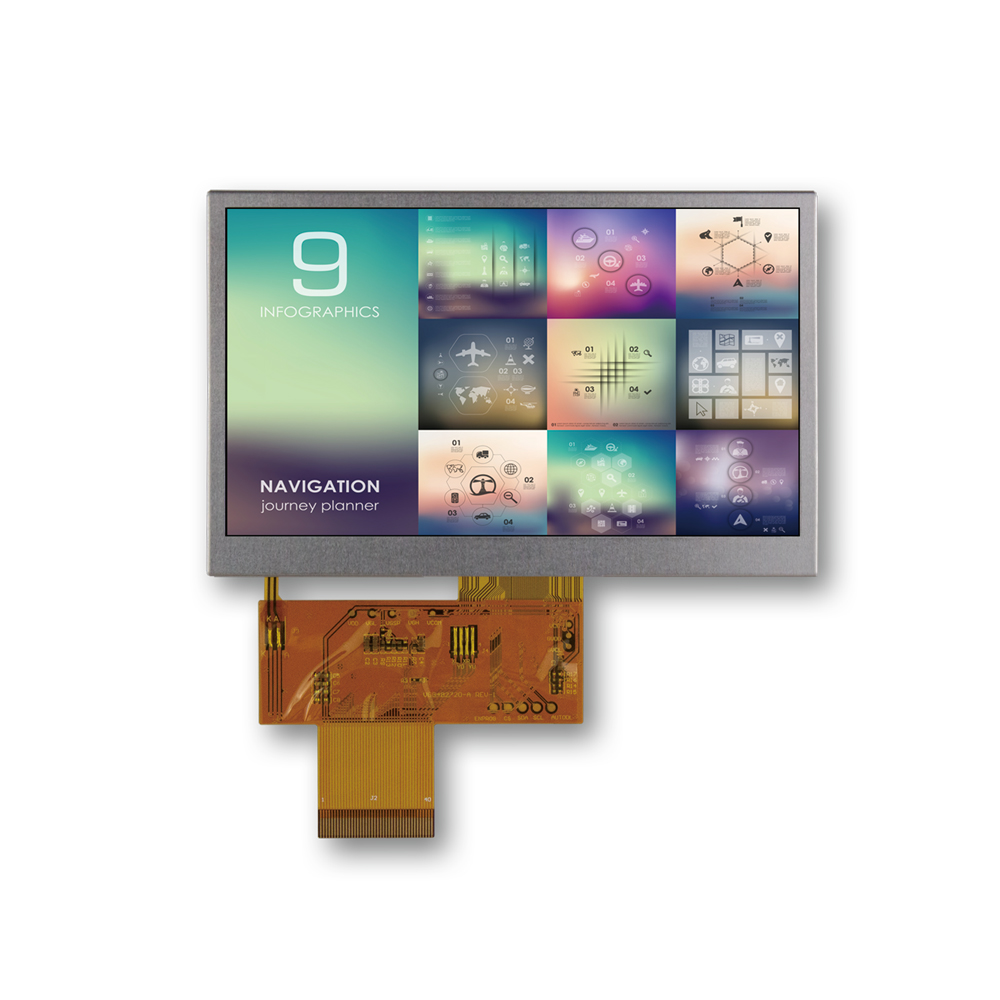

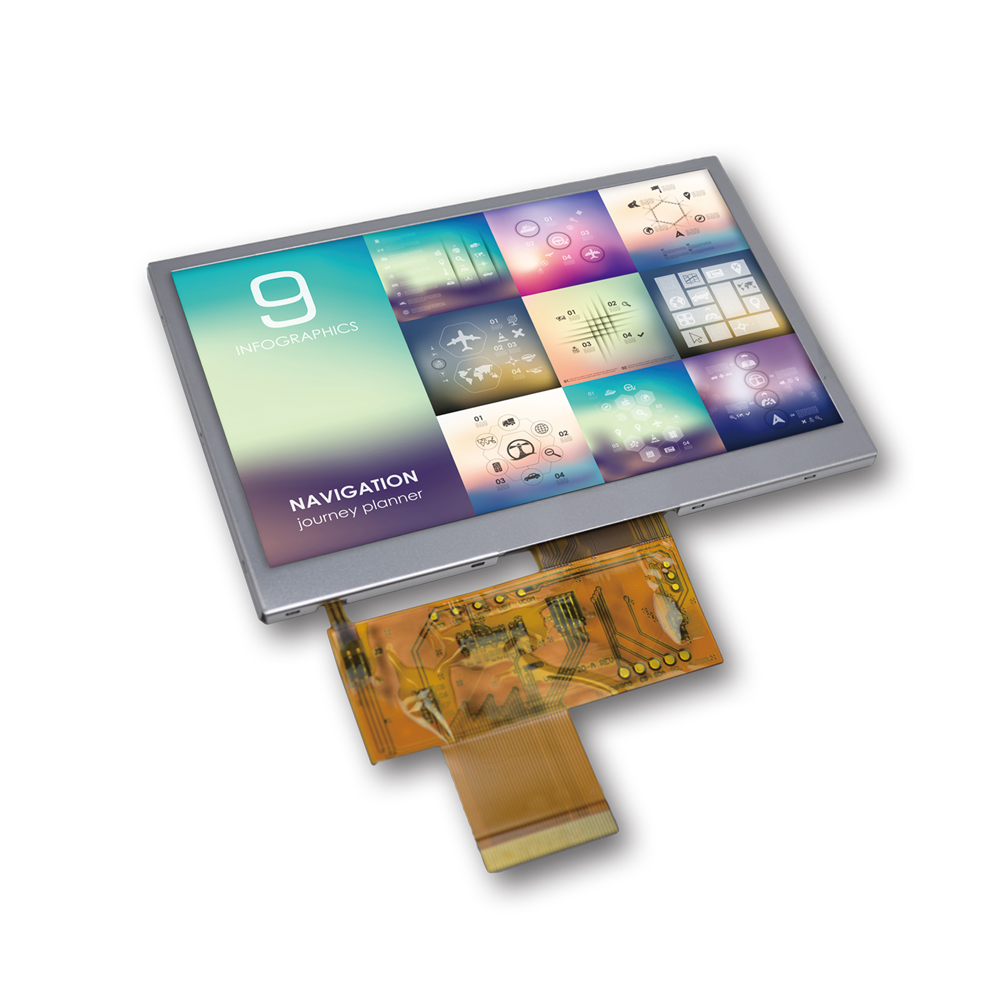

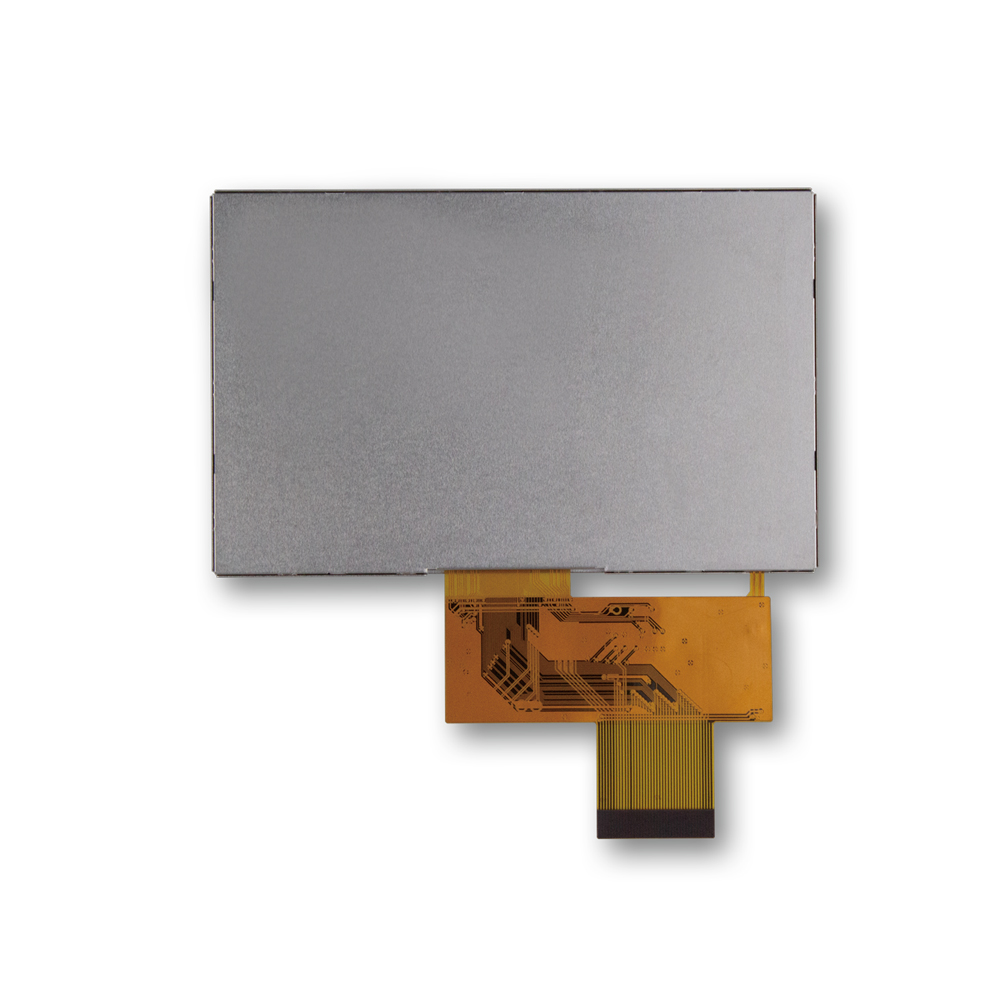

4.3吋廣視角IPS TFT LCD, 觸控(選配)

Model No.VGG482720-A(WV)

► WQVGA (480×272 pixels) resolution.
► 24 bit parallel RGB.
► High Brightness

這是一款採用4.3 inch TFT(IPS)廣視角顯示的產品，在影像資料傳輸上支援TTL RGB介面。在產品操作使用上其工作溫度是-30~85℃，儲存溫度是-30~85℃。

4.3 inch TFT VGG482720-A(WV)為解析度480x272 WQVGA的產品，可搭載電容式或電阻式觸控面板，億力光電廣視角系列產品特色是視角廣度廣，色彩鮮明、具有飽和自然的優質畫面，非常適用於任何工控醫療設備、手持式裝置、嵌入式系統等，尤其是需要播放影片的應用。

億力光電提供全方面且多樣性的中小尺寸TFT顯示模組，我們確信可以完美滿足您的應用需求。

檔案下載

加入詢價

Size (inch):

4.3

Resolution (dots):

480*272

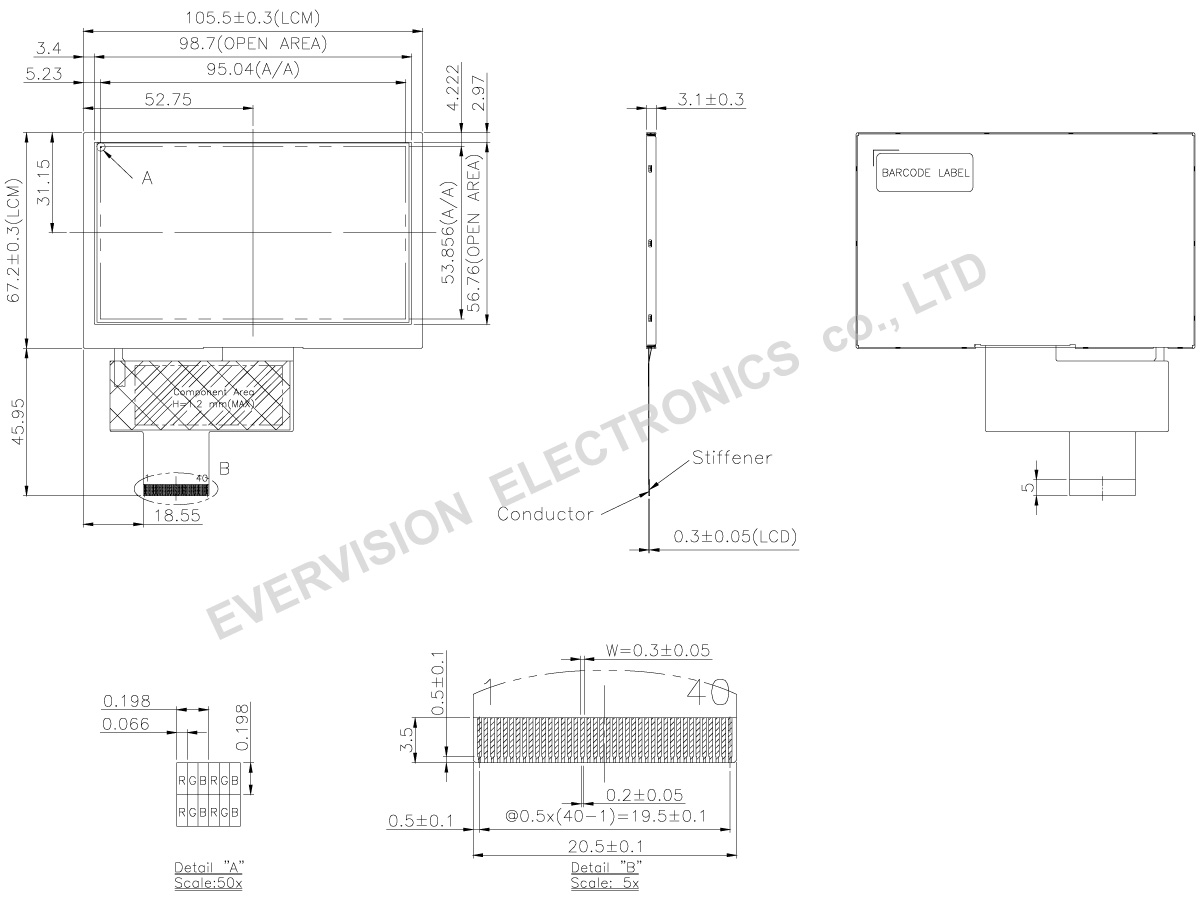

Outline Dimensions (mm):

105.5*67.2*3.1

Technology:

IPS

I/F Mode:

TTL RGB

Viewing Angle(TYP.):

80/80/80/80

I/F Number:

Brightness Level:

800 ~ 999

Brightness (cd/m²，typ.):

950 / 60khrs typ.

LED Driver:

Touch Panel:

(Option)

Top (°C):

-30~85

Tst (°C):

-30~85

Absolute Maximum Ratings

Item	Symbol	Min.	Max.	Unit
Storage Temperature	TST	-30	+85	°C
Operating Ambient Temperature	TOP	-30	+85	°C

Electrical Characteristics (Ta=25±2°C)

Item	Symbol	Min.	Typ.	Max.	Unit
Digital Power Supply Voltage	DVDD	3.0	3.3	3.6	V
Digital Current	IDVDD	-	26	36.4	mA

Backlight Unit (Ta=25±2°C)

Item	Symbol	Min.	Typ.	Max.	Unit
LED Voltage	VL	-	(33)	-	V
LED Current	I_B	-	20	-	mA
Power Consumption	P_BL	-	(660)	-	mW
LED Life Time(25℃)	-	50000	60000	-	hr

TFT-LCD Module

(Reference Connector: Hirose Electric CO., LTD. Product No.: FH12A-40S-0.5SH (55) Top contact type)

Pin No.	Symbol	Description
1	VSS	Ground
2	VSS	Ground
3	DVDD	POWER SUPPLY(+3.3V)
4	DVDD	POWER SUPPLY(+3.3V)
5	R0	Red data(LSB)
6	R1	Red data
7	R2	Red data
8	R3	Red data
9	R4	Red data
10	R5	Red data
11	R6	Red data
12	R7	Red data(MSB)
13	G0	Green data(LSB)
14	G1	Green data
15	G2	Green data
16	G3	Green data
17	G4	Green data
18	G5	Green data
19	G6	Green data
20	G7	Green data(MSB)
21	B0	Blue data(LSB)
22	B1	Blue data
23	B2	Blue data
24	B3	Blue data
25	B4	Blue data
26	B5	Blue data
27	B6	Blue data
28	B7	Blue data(MSB)
29	VSS	Ground
30	DCLK	Clock
31	DISP	Display ON/OFF Signal
32	HSYNC	Horizontal Sync input with negative polarity
33	VSYNC	Vertical Sync input with negative polarity
34	DE	Data Enable
35	NC	NC
36	NC	NC
37	NC	NC
38	NC	NC
39	LED_K	Backlight LED Cathode.
40	LED_A	Backlight LED Anode.

【亮度 / Brightness】

Size	Resolution	LCD Technology	Outline Dimensions (mm)	Interface	Brightness (cd/m²,typ.)	Model Name
4.3”	480x272	TN+O Film	105.567.23.1	TTL RGB	530 / 60khrs typ.	☛ VGG482709-I(WV)
4.3”	480x272	TN	105.567.23.1	TTL RGB	1000 / 60khrs typ.	☛ VGG482709-O(SR)
4.3”	480x272	TN	105.567.23.1	TTL RGB	1200 / 60khrs typ.	☛ VGG482709-S(SR)

✦ 以上TFT模組皆可依您的應用需求搭配觸控面板

【LCD 技術 / LCD Technology】

Size	Resolution	LCD Technology	Outline Dimensions (mm)	Interface	Brightness (cd/m²,typ.)	Model Name
4.3”	480x272	TN+O Film	105.567.23.1	TTL RGB	530 / 30khrs typ.	☛ VGG482709-I(WV)
4.3”	480x272	MVA	105.567.23.1	TTL RGB	700 / 30khrs typ.	☛ VGG482714-A(WV)
4.3”	480x272	IPS	105.567.23.1	TTL RGB	950 / 60khrs typ.	☛ VGG482720-A(WV)

✦ 以上TFT模組皆可依您的應用需求搭配觸控面板
