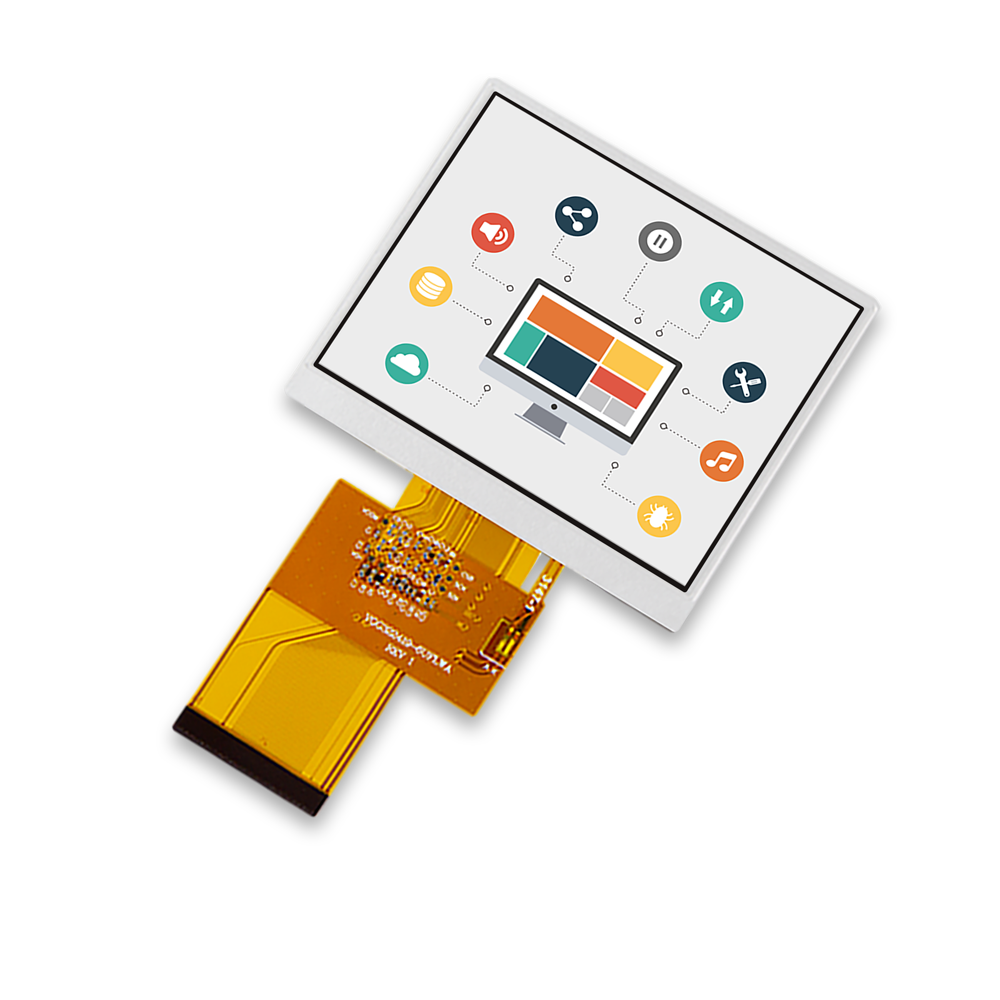

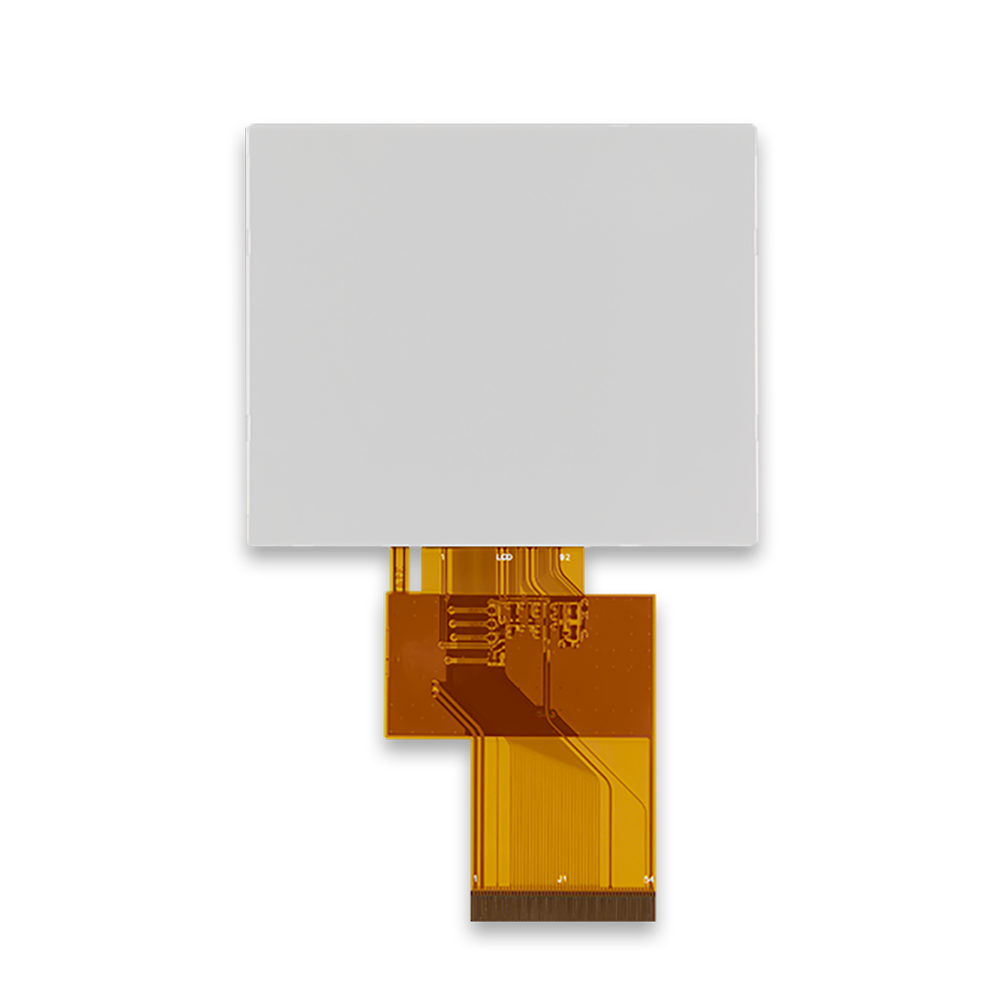

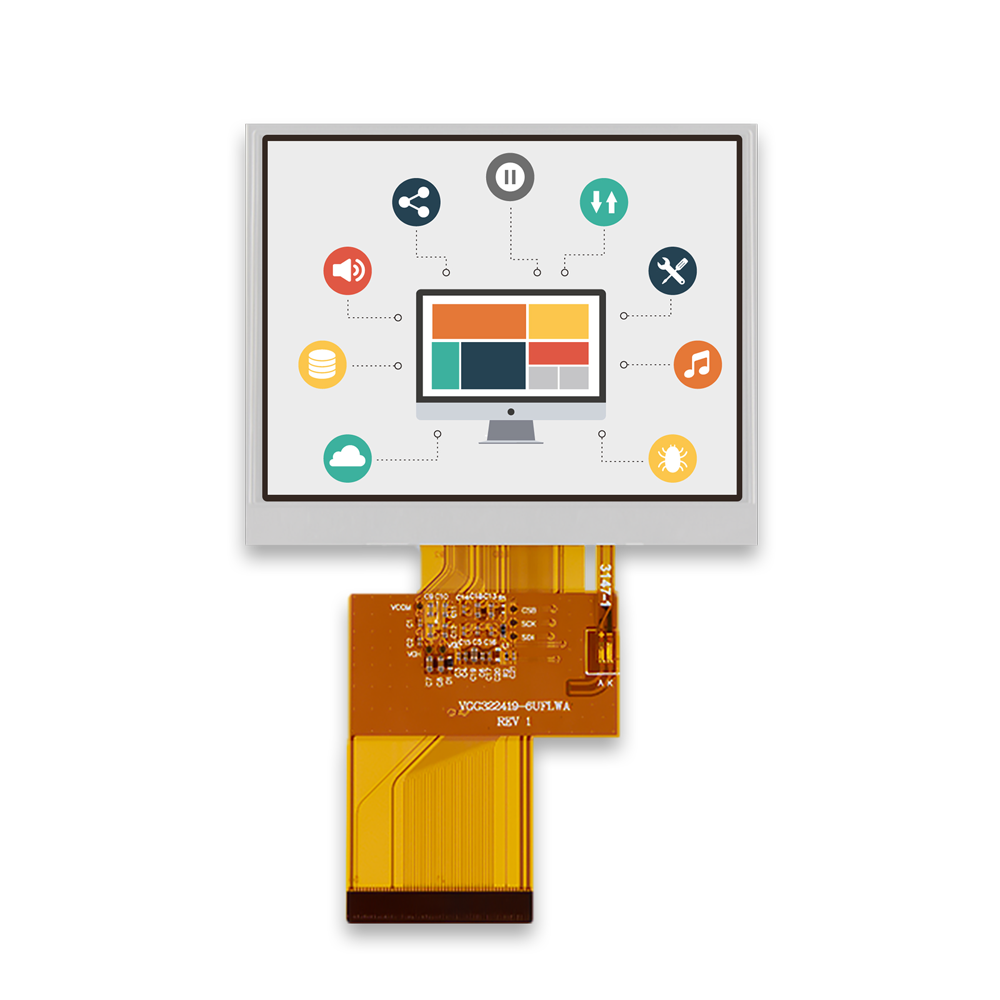

3.5吋廣視角TFT顯示面板, RTP 電阻式觸控
Model No.VGG322425-J(WV)
► QVGA (320×240 pixels) resolution.
► Display in 16M colors with dithering
► Line inversion mode with stripe type.
► On-chip voltage generator
► SYNC mode is supported for digital RGB input data format.
► Ultra Wide View Polarizer
VGG322425-J是一款採用3.5 inch TFT(TN+O Film)廣視角顯示的產品,在影像資料傳輸上支TTL RGB介面。在產品操作使用上其工作溫度是-30~80℃,儲存溫度是-40~80℃。
3.5 inch TFT (VGG322425-J) 是一款320*240解析度的產品,可搭載觸控面板,億力光電廣視角系列產品特色是視角廣度廣,色彩鮮明、具有飽和自然的優質畫面,非常適用於任何工控醫療設備、手持式裝置、嵌入式系統等,尤其是需要播放影片的應用。
億力光電提供全方面且多樣性的中小尺寸TFT顯示模組,我們確信可以完美滿足您的應用需求。
Size (inch):
3.5
Resolution (dots):
320*240

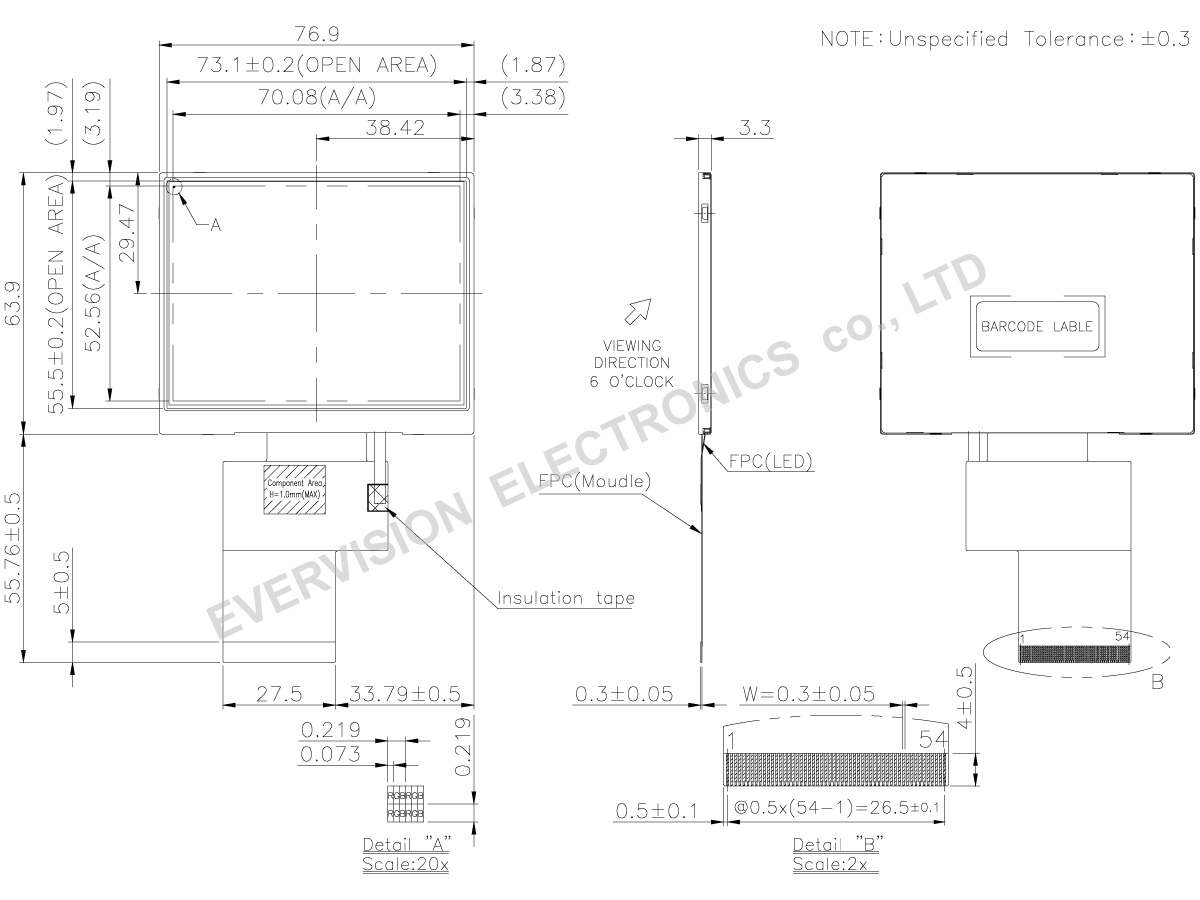

Outline Dimensions (mm):
76.9*63.9*3.3
Technology:
TN+O Film
I/F Mode:
TTL RGB
Viewing Angle(TYP.):
80/80/80/80
I/F Number:
54
Brightness Level:
800 ~ 999
Brightness (cd/m²,typ.):
960 / 60khrs typ.
LED Driver:
NO
Touch Panel:
(Option)
Top (°C):
-30~80
Tst (°C):
-40~80
Absolute Maximum Ratings
Item |
Symbol |
Min. |
Max. |
Unit |
Storage Temperature |
TST |
-40 |
+80 |
°C |
Operating Ambient Temperature |
TOP |
-30 |
+80 |
°C |
Electrical Characteristics(Ta=25±2°C)
Item |
Symbol |
Min. |
Typ. |
Max. |
Unit |
Power Supply Voltage |
VCC |
2.5 |
3.3 |
3.6 |
V |
Power Supply Current |
ICC |
- |
15.6 |
22.0 |
mA |
Power Consumption |
PL |
- |
51.48 |
72.6 |
mW |
Backlight Unit (Ta=25±2°C)
Item |
Symbol |
Min. |
Typ. |
Max. |
Unit |
LED Voltage |
VL |
- |
(16.5) |
- |
V |
LED Current |
IL |
- |
(40) |
- |
mA |
Power Consumption |
PBL |
- |
(660) |
- |
mW |
LED Life Time |
- |
50000 |
60000 |
- |
hr |
Pin No. |
Symbol |
Description |
1 |
LED_K |
LED_cathode |
2 |
LED_K |
LED_cathode |
3 |
LED_A |
LED_anode |
4 |
LED_A |
LED_anode |
5 |
NC |
No connection |
6 |
NC |
No connection |
7 |
NC |
No connection |
8 |
RESET |
Reset |
9 |
NC |
No connection |
10 |
NC |
No connection |
11 |
NC |
No connection |
12 |
D20 |
Blue data(LSB) |
13 |
D21 |
Blue data |
14 |
D22 |
Blue data |
15 |
D23 |
Blue data |
16 |
D24 |
Blue data |
17 |
D25 |
Blue data |
18 |
D26 |
Blue data |
19 |
D27 |
Blue data(MSB) |
20 |
D10 |
Green data(LSB) |
21 |
D11 |
Green data |
22 |
D12 |
Green data |
23 |
D13 |
Green data |
24 |
D14 |
Green data |
25 |
D15 |
Green data |
26 |
D16 |
Green data |
27 |
D17 |
Green data(MSB) |
28 |
D00 |
Red data(LSB) |
29 |
D01 |
Red data |
30 |
D02 |
Red data |
31 |
D03 |
Red data |
32 |
D04 |
Red data |
33 |
D05 |
Red data |
34 |
D06 |
Red data |
35 |
D07 |
Red data(MSB) |
36 |
HSYNC |
Line synchronization signal. |
37 |
VSYNC |
Frame synchronization signal. |
38 |
DOTCLK |
Dot Colck signal |
39 |
NC |
No connection |
40 |
NC |
No connection |
41 |
VCC |
For system power supply. |
42 |
VCC |
For system power supply. |
43 |
NC |
No connection |
44 |
NC |
No connection |
45 |
NC |
No connection |
46 |
NC |
No connection |
47 |
NC |
No connection |
48 |
NC |
No connection |
49 |
NC |
No connection |
50 |
NC |
No connection |
51 |
NC |
No connection |
52 |
NC |
No connection |
53 |
GND |
Ground |
54 |
GND |
Ground |
