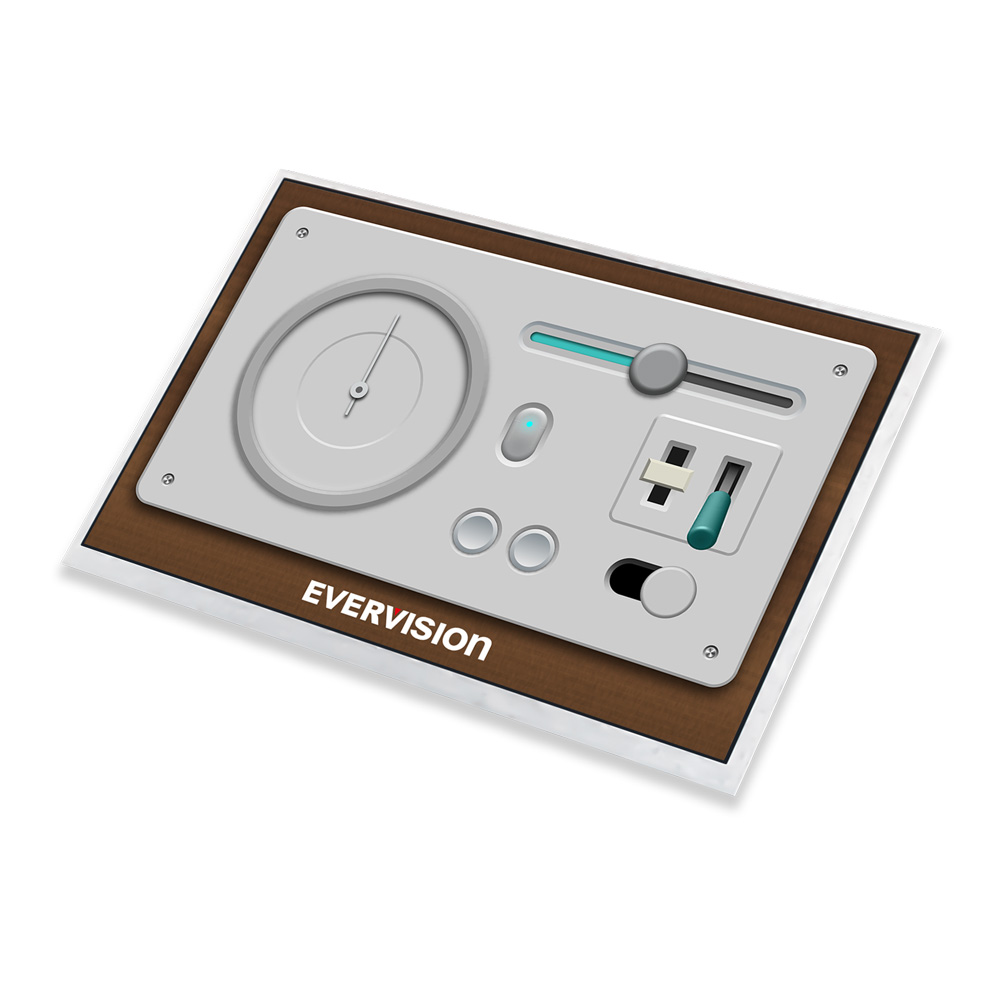

10.1" eDP介面顯示模組, eDP TFT LCD, eDP 訊號介面
Model No.VGG128004-Q(WV)
► WSVGA (1280×800 pixels) resolution.
► eDP Interface.
► LED driver circuit is built in this module to provide PWM Dimmer function.
VGG128004-Q是一款採用10.4 inch IPS TFT (AAS) 廣視角顯示的產品,在影像資料傳輸上支援eDP訊號介面。在產品操作使用上其工作溫度是-20~70℃,儲存溫度是-30~80℃。
10.4 inch TFT (VGG128004-G) 是一款1280*800解析度的產品,可搭載觸控面板,億力光電廣視角系列產品特色是視角廣度廣,色彩鮮明、具有飽和自然的優質畫面,非常適用於任何工控醫療設備、手持式裝置、嵌入式系統等,尤其是需要播放影片的應用。
億力光電提供全方面且多樣性的中小尺寸TFT顯示模組,我們確信可以完美滿足您的應用需求。
Size (inch):
10.1
Resolution (dots):
1280*800

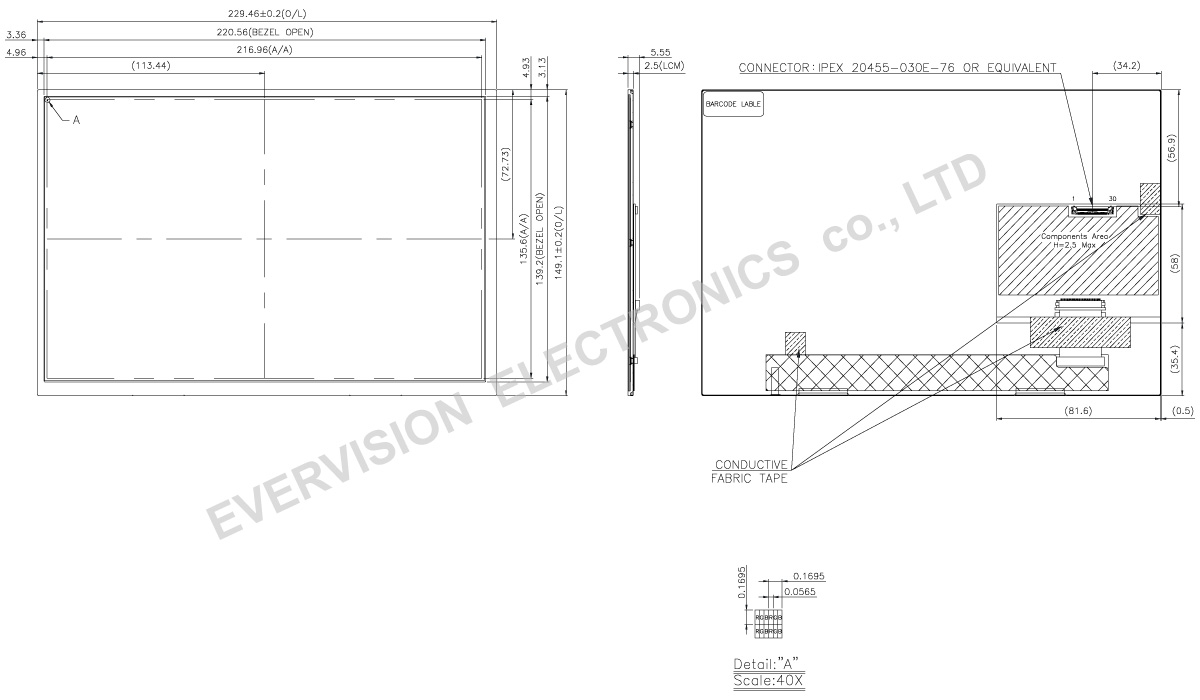

Outline Dimensions (mm):
229.46*149.1*5.55
Technology:
AAS
Viewing Angle(TYP.):
85/85/85/85
I/F Mode:
eDP
I/F Number:
30
Brightness Level:
500 ~ 799
Brightness (cd/m²,typ.):
550 / 50khrs min.
LED Driver:
YES
Touch Panel:
(Option)
Top (°C):
-20~70
Tst (°C):
-30~80
Absolute Maximum Ratings
Item |
Symbol |
Min. |
Max. |
Unit |
Storage Temperature |
TST |
-30 |
+80 |
°C |
Operating Ambient Temperature |
TOP |
-20 |
+70 |
°C |
Electrical Characteristics(Ta=25±2°C)
Item |
Symbol |
Min. |
Typ. |
Max. |
Unit |
Power Supply Voltage |
VCC |
3.1 |
3.3 |
3.5 |
V |
Power Supply Voltage |
ICC |
- |
435.0 |
609.0 |
mA |
Power Consumption |
PL |
- |
1435.5 |
2009.7 |
mW |
VSYNC Frequency |
FV |
- |
60 |
- |
Hz |
DCLK Frequency |
DCLK |
- |
71.1 |
- |
MHz |
Electrical Characteristics(Ta=25±2°C)
Item |
Symbol |
Min. |
Typ. |
Max. |
Unit |
Note |
Voltage of LED Driver Unit |
VLED |
11.5 |
12.0 |
12.5 |
V |
- |
Current of LED Driver Unit |
ILED |
- |
260 |
364 |
mA |
VLED=12V B/L=260mA |
Enable voltage |
EN |
2 |
3.3 |
5.5 |
V |
- |
PWM signal Low voltage |
VPWML |
0 |
- |
0.4 |
V |
- |
PWM signal High voltage |
VPWMH |
1.4 |
- |
5.5 |
V |
- |
PWM frequency |
fPWM |
100 |
- |
1000 |
Hz |
- |
LED Life Time(25℃) |
- |
50000 |
- |
- |
hr |
(1) |
Note (1):LED life time is defined as under 25±2°C , when the average brightness decrease to 50% of original brightness.

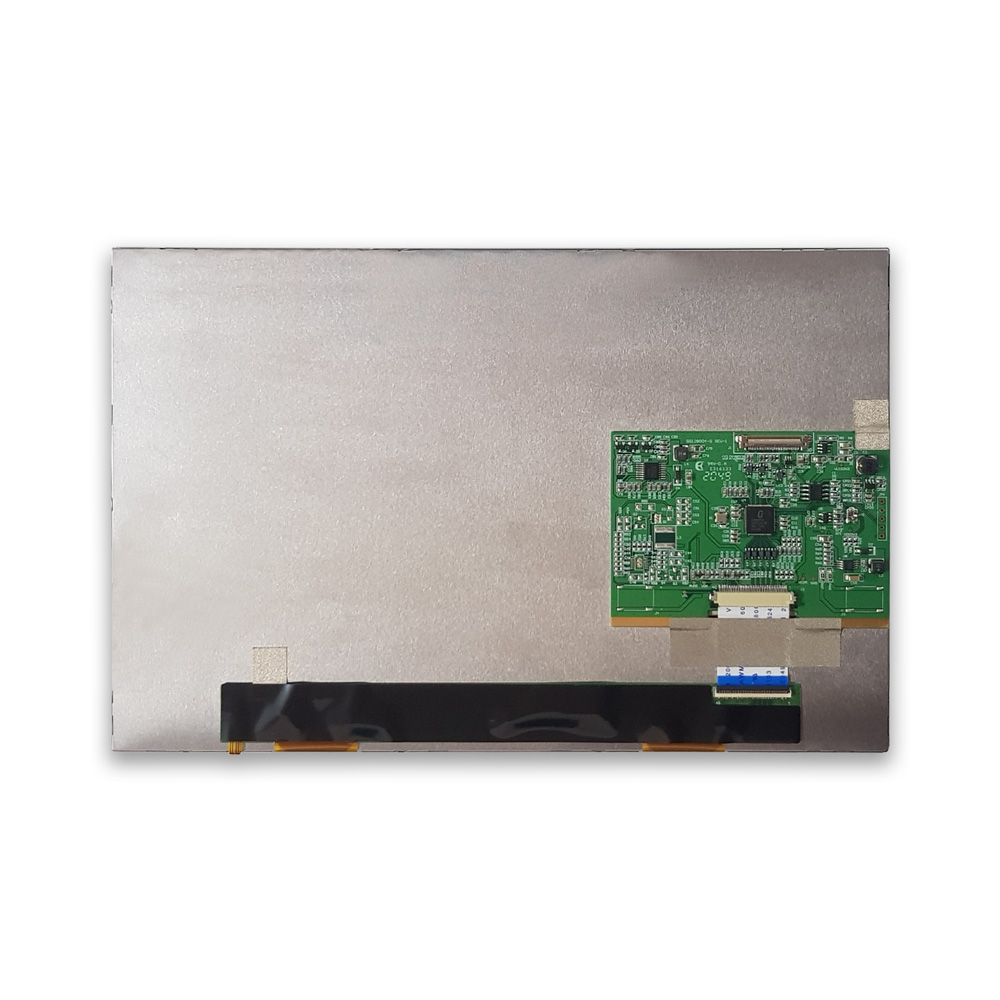

TFT-LCD Module
Connector: J2, IPEX 20455-030E-99 or equivalent
Pin No. |
Symbol |
Description |
1 |
N.C. |
Not Connection |
2 |
GND |
Ground |
3 |
DP1- |
Main Link Lane 1- Input |
4 |
DP1+ |
Main Link Lane 1+ Input |
5 |
GND |
Ground |
6 |
DP0- |
Main Link Lane 0- Input |
7 |
DP0+ |
Main Link Lane 0+ Input |
8 |
GND |
Ground |
9 |
AUX+ |
AUX Channel Differential Input/Output |
10 |
AUX+- |
AUX Channel Differential Input/Output |
11 |
GND |
Ground |
12 |
VCC |
Power supply |
13 |
VCC |
Power supply |
14 |
N.C. |
Not Connection |
15 |
GND |
Ground |
16 |
GND |
Ground |
17 |
HPD |
Hot Plug Detect |
18 |
GND |
Ground |
19 |
GND |
Ground |
20 |
GND |
Ground |
21 |
GND |
Ground |
22 |
EN |
Backlight enable pin |
23 |
PWM |
Backlight adjust |
24 |
N.C. |
Not Connection |
25 |
N.C. |
Not Connection |
26 |
VLED |
LED driver power supply |
27 |
VLED |
LED driver power supply |
28 |
VLED |
LED driver power supply |
29 |
VLED |
LED driver power supply |
30 |
N.C. |
Not Connection |
【Size / 尺寸】
Size |
Resolution |
LCD Technology |
Outline Dimensions (mm) |
Interface |
Brightness (cd/m²,typ.) |
Model Name |
7.0” |
1024x600 |
IPS |
165.0*104.0*9.91 |
eDP |
1400 / 50khrs min. |
|
8.0” |
1280x720 |
IPS |
192.8*116.9*9.5 |
eDP |
750 / 20khrs min. |
|
10.1” |
1280x800 |
AAS |
229.46*149.1*5.55 |
eDP |
700 / 50khrs typ. |
|
12.1” |
1280x800 |
AAS |
278.0*184.0*13.6 |
eDP |
400 / 30khrs min. |
|
15.0” |
1024x768 |
MVA |
326.5*253.5*15.9 |
eDP |
500 / 50khrs min. |
|
15.6” |
1920x1080 |
AAS |
363.8*215.9*16.5 |
eDP |
450 / 50khrs min. |
✦ 以上TFT模組皆可依您的應用需求搭配觸控面板
