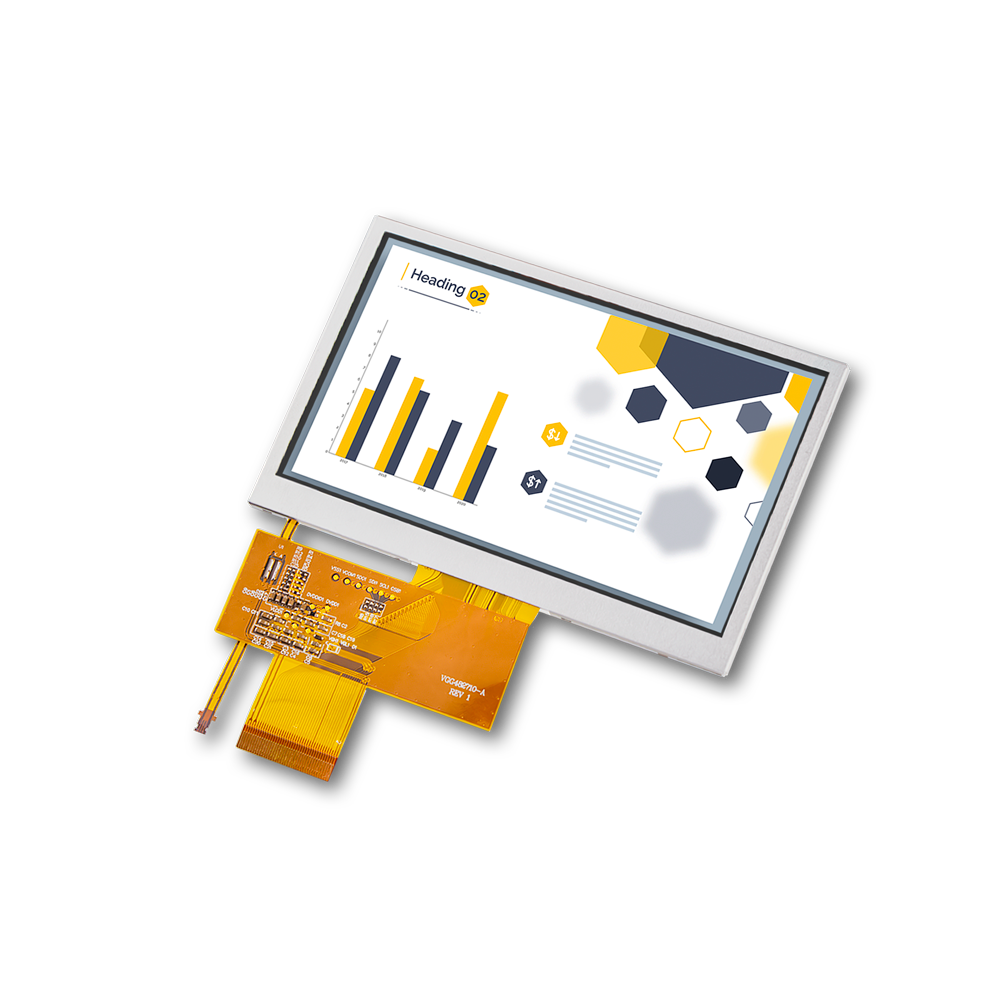

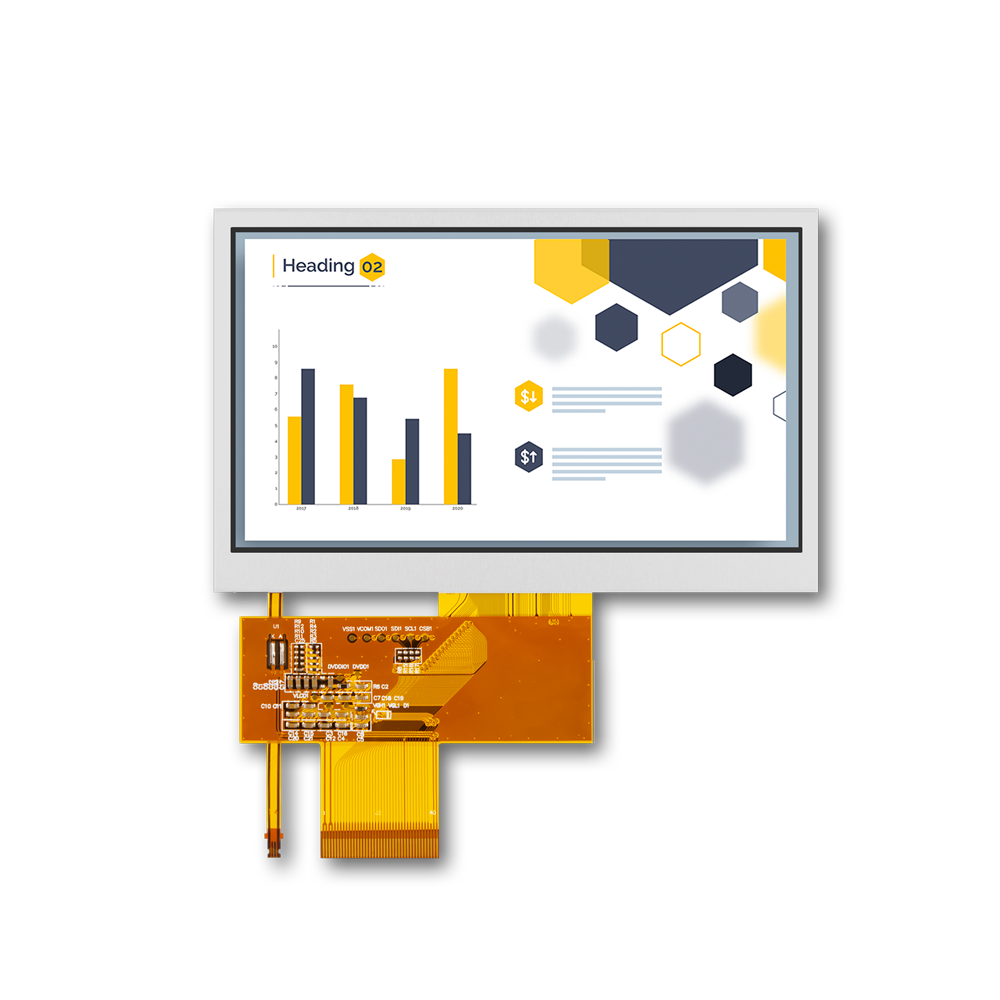

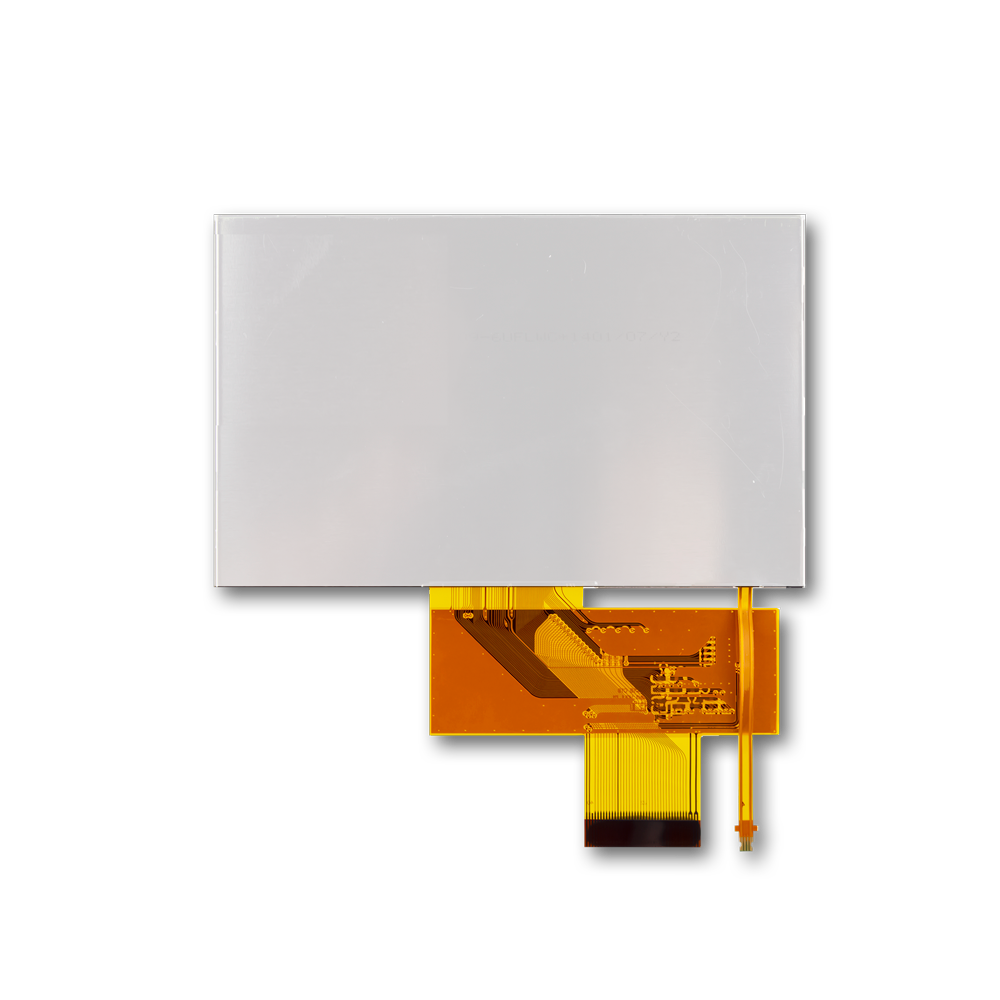

4.3" 寬溫TFT LCD顯示, WQVGA超廣溫彩色 TFT LCD 模組, 多點式觸控(選項)

Model No.VGG482709-M(WT)

► WQVGA (480×272 pixels) resolution.
► 24 bit parallel RGB.

VGG482709-M是一款4.3" 寬溫彩色TFT LCD顯示，其規格非常適合應用於廣溫環境下需要TFT LCD顯示的產品，在影像資料傳輸上支援TTL RGB介面。在產品操作使用上其工作溫度是-30~80℃，儲存溫度是-30~80℃。

目前市面上常見的TFT LCD模組產品對於寬溫的定義範圍為-20~70℃，而針對工控、車載、室外產品的應用，其這樣的溫度範圍往往並不能符合該類產品應用的需求。因應客戶的需求，億力光電推出一系列超廣溫 TFT 液晶模組顯示器，其模組操作溫度可到達超廣溫-30℃ 至 +80℃，部分型號高溫更可到達85℃。

檔案下載

加入詢價

Size (inch):

4.3

Resolution (dots):

480*272

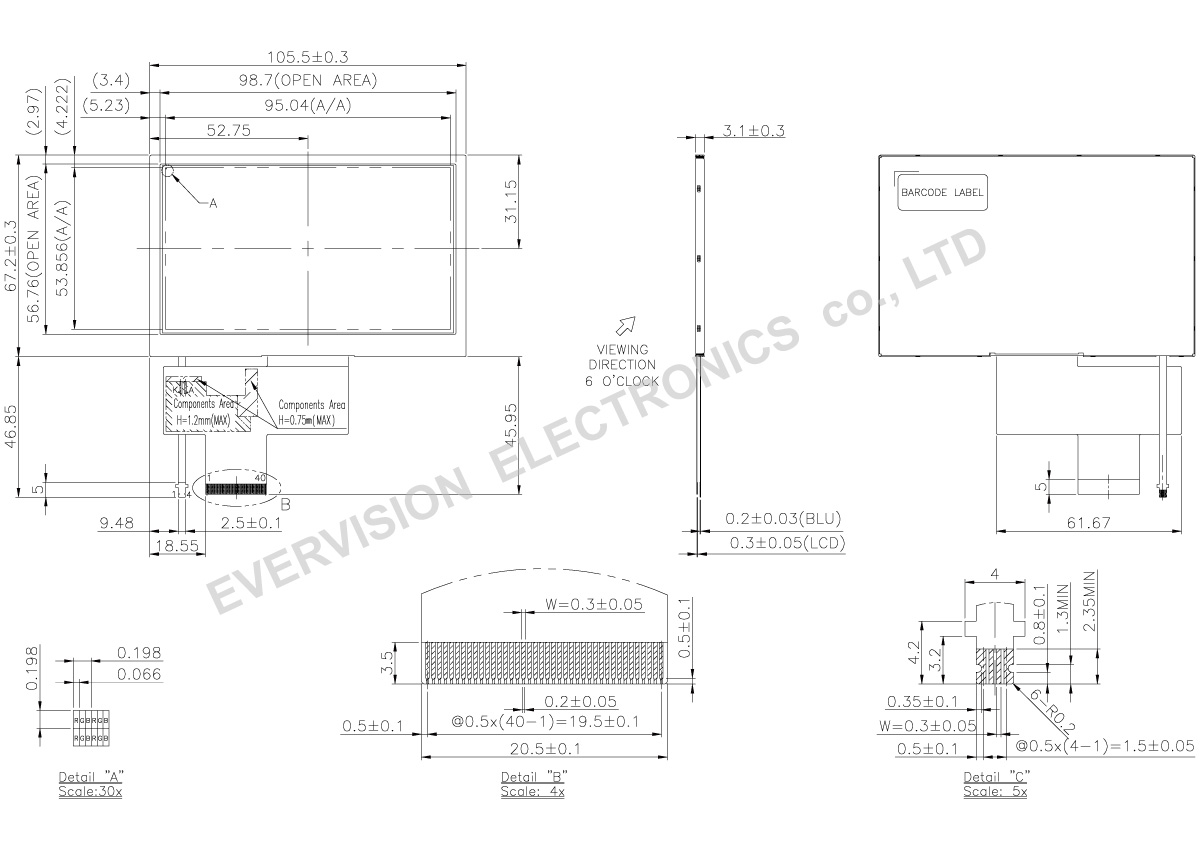

Outline Dimensions (mm):

105.5*67.2*3.1

Technology:

I/F Mode:

TTL RGB

I/F Number:

Brightness Level:

500 ~ 799

Brightness (cd/m²，typ.):

700 / 60khrs typ.

LED Driver:

Touch Panel:

(Option)

Top (°C):

-30~80

Tst (°C):

-30~80

Absolute Maximum Ratings

Item	Symbol	Min.	Max.	Unit
Storage Temperature	TST	-30	+80	°C
Operating Ambient Temperature	TOP	-30	+80	°C

Electrical Characteristics(Ta=25±2°C)

Item	Symbol	Min.	Typ.	Max.	Unit
Power Supply Voltage	DVDD	3.0	3.3	3.6	V
Power Supply Current	IDVDD	-	22.8	31.92	mA

Backlight Unit (Ta=25±2°C)

Item	Symbol	Min.	Typ.	Max.	Unit
LED Voltage	VL	-	(33)	-	V
LED Current	I_B	-	20	-	mA
Power Consumption	P_BL	-	(660)	-	mW
LED life time	-	50000	60000	-	Hr

TFT-LCD Module

Connector：Hirose FH12A-40S-0.5SH(55)

Pin No.	Symbol	Description
1	VSS	Ground
2	VSS	Ground
3	DVDD	POWER SUPPLY(+3.3V)
4	DVDD	POWER SUPPLY(+3.3V)
5	R0	Red data(LSB)
6	R1	Red data
7	R2	Red data
8	R3	Red data
9	R4	Red data
10	R5	Red data
11	R6	Red data
12	R7	Red data(MSB)
13	G0	Green data(LSB)
14	G1	Green data
15	G2	Green data
16	G3	Green data
17	G4	Green data
18	G5	Green data
19	G6	Green data
20	G7	Green data(MSB)
21	B0	Blue data(LSB)
22	B1	Blue data
23	B2	Blue data
24	B3	Blue data
25	B4	Blue data
26	B5	Blue data
27	B6	Blue data
28	B7	Blue data(MSB)
29	VSS	Ground
30	PCLK	Pixel clock
31	DISP	Display ON/OFF Signal
32	HSYNC	Horizontal Sync input with negative polarity
33	VSYNC	Vertical Sync input with negative polarity
34	NC	NC
35	NC	NC
36	NC	NC
37	NC	NC
38	NC	NC
39	NC	NC
40	NC	NC

Backlight

Connector：Kyocera Elco 6298

Pin No.	Symbol	Description
1	VLED-	LED Power Source Input terminal (Cathode side)
2	NC	No Connection
3	NC	No Connection
4	VLED+	LED Power Source Input terminal (Anode side)

#廣溫型TFT LCD模組 (Wide Temperature TFT LCD Module)
