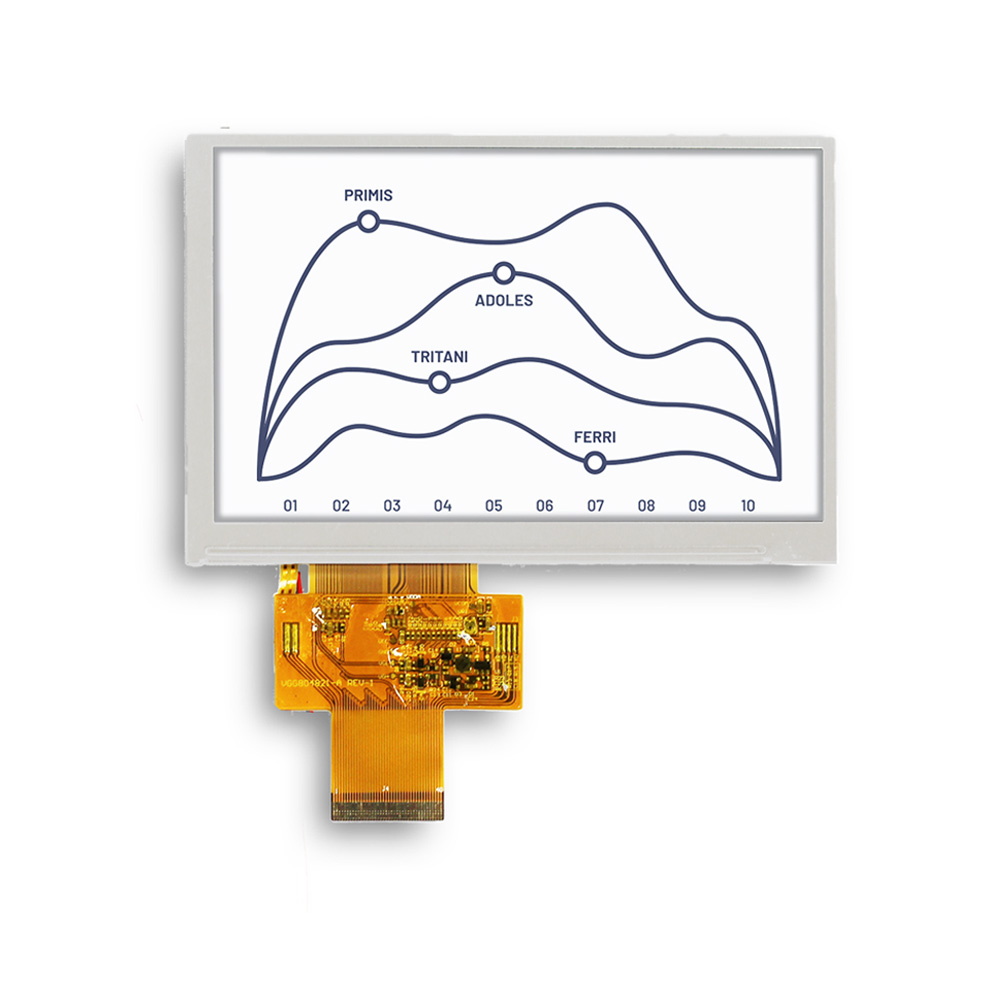

5.0吋 Color TFT LCD 顯示器, 800x480 TFT LCD 螢幕, 觸控面板 (選配)

Model No.VGG804821-A

► WVGA (800×480 pixels) resolution.
► Digital 24 bit parallel RGB.
► Dot inversion mode with stripe type.

VGG804821-A是一款5.0吋TFT液晶顯示模組，800x480解析度，500 cd/㎡亮度，觸控螢幕(選配)，24位元TTL RGB介面可相容於任一顯示控制MCU IC。在產品安裝及連接上，VGG804821-A採用FPC軟板，除組裝優勢具備可饒折性外，其連結介面進需搭配對應pitch規格的ZIP連接器即可，對於產品設計及組裝上，億力光電相信定能滿足工程師的靈活運用。

檔案下載

加入詢價

Size (inch):

5.0

Resolution (dots):

800*480

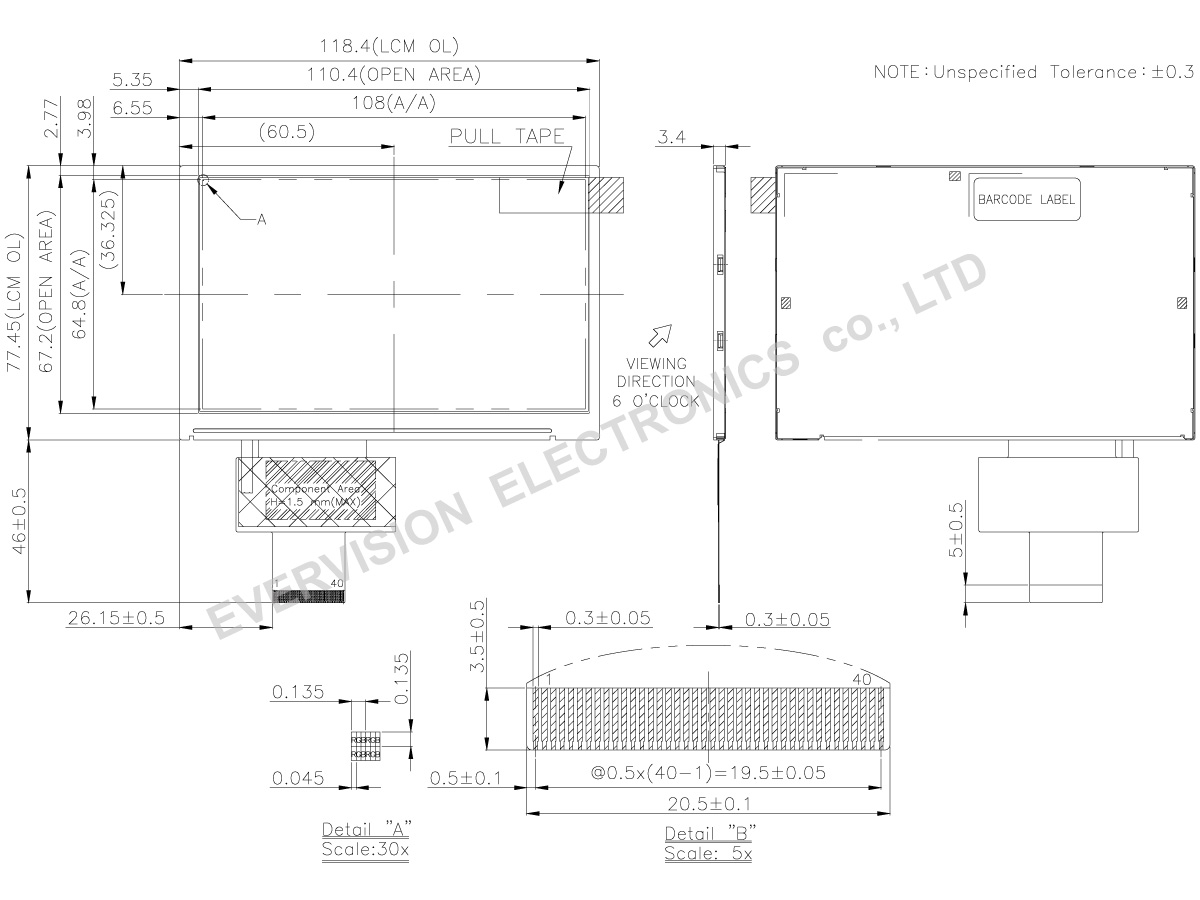

Outline Dimensions (mm):

118.5*77.55*3.4

Technology:

I/F Mode:

TTL RGB

I/F Number:

Brightness Level:

500 ~ 799

Brightness (cd/m²，typ.):

500 / 60khrs typ.

LED Driver:

Touch Panel:

(Option)

Top (°C):

-20~70

Tst (°C):

-30~80

Absolute Maximum Ratings

Item	Symbol	Min.	Max.	Unit
Storage Temperature	TST	-30	+80	°C
Operating Ambient Temperature	TOP	-20	+70	°C

Electrical Characteristics (Ta=25±2°C)

Item	Symbol	Min.	Typ.	Max.	Unit
Power Supply Voltage	V_DD	3.0	3.3	3.6	V
Power Supply Current	I_DD	-	160	224	mA
Power Consumption	P_L	-	528	739	mW

Backlight Unit (Ta=25±2°C)

Item	Symbol	Min.	Typ.	Max.	Unit
Current of Backlight Unit	I_B	-	40	-	mA
Voltage of Backlight Unit	V_B	-	(21.7)	-	V
Power Consumption	P_BL	-	（0.868）	-	W
LED Life Time(25℃)	-	50000	60000	-	hr

Pin No.	Symbol	Description
1	VLED-	LED Cathode
2	VLED+	LED Anode
3	GND	Ground
4	V_DD	+3.3V power supply
5	R0	RED data (LSB)
6	R1	RED data
7	R2	RED data
8	R3	RED data
9	R4	RED data
10	R5	RED data
11	R6	RED data
12	R7	RED data(MSB)
13	G0	GREEN data(LSB)
14	G1	GREEN data
15	G2	GREEN data
16	G3	GREEN data
17	G4	GREEN data
18	G5	GREEN data
19	G6	GREEN data
20	G7	GREEN data(MSB)
21	B0	Blue data(LSB)
22	B1	Blue data
23	B2	Blue data
24	B3	Blue data
25	B4	Blue data
26	B5	Blue data
27	B6	Blue data
28	B7	Blue data(MSB)
29	GND	Ground
30	DCLK	Dot Clock
31	STBYB	Standby mode, normally pulled high. STBYB=” 1”, normal operation STBYB=” 0”, Timing controller, source driver will turn off, all output are High-Z
32	NC	No Connect
33	NC	No Connect
34	DE	Input data enable control
35	NC	No Connect
36	GND	Ground
37	NC	No Connect
38	NC	No Connect
39	NC	No Connect
40	NC	No Connect
